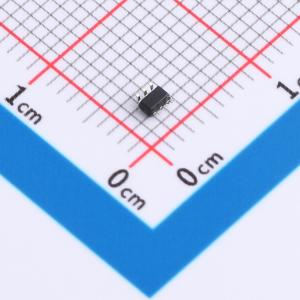

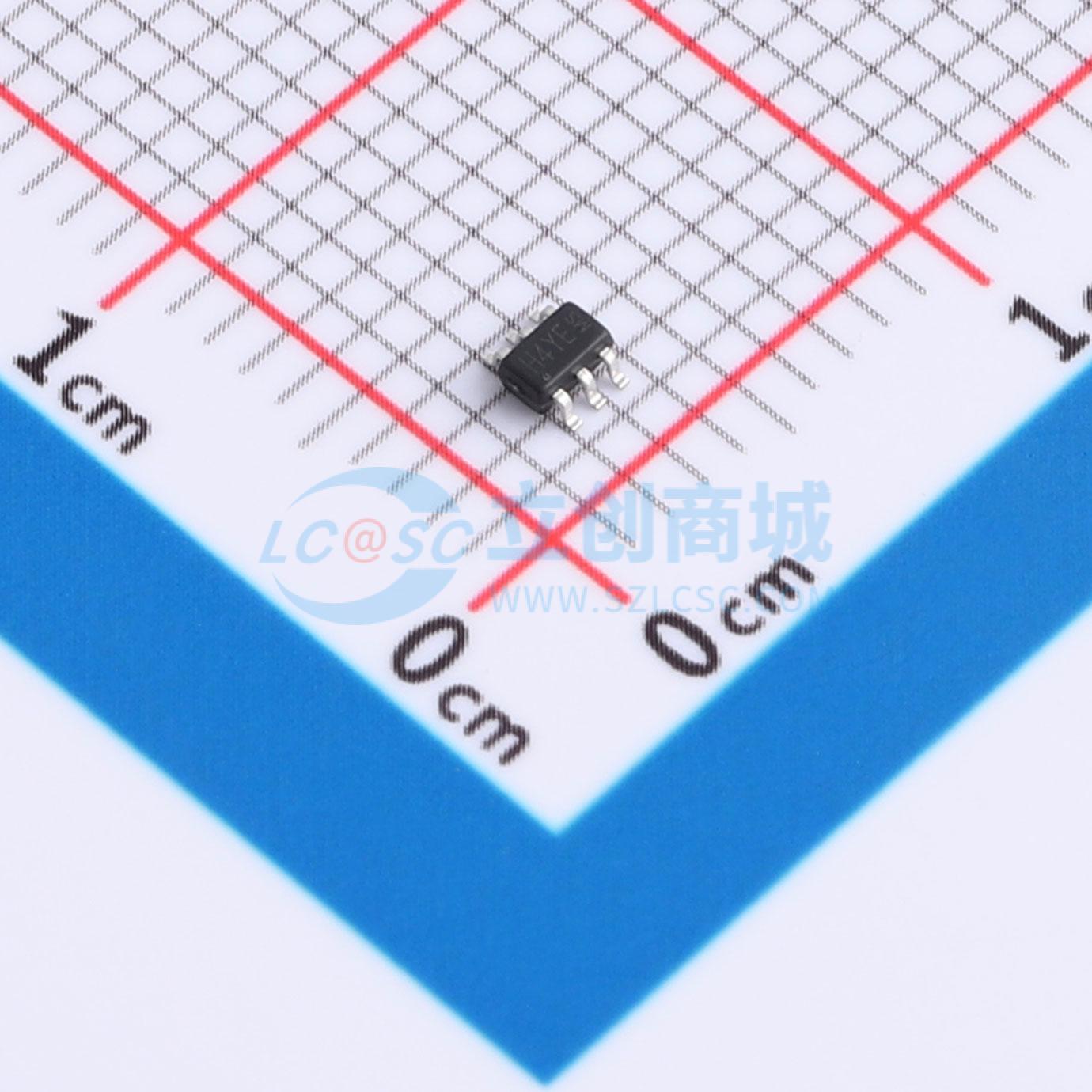

温馨提醒：图片仅供参考，商品以实物为准
DG4157EDL-T1-GE3-MS
CMOS技术先进模拟开关，低功耗、高速、高带宽、线性度好，可切换多种信号
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款DG4157EDL-T1-GE3-MS基于CMOS工艺的模拟开关，供电电压1.65V-5.5V,具有低功耗、低传输延迟和低输出阻抗的特点。适用于NTSC/PAL视频、音频、SPDIF和HDTV等应用，兼容74LVC1G3157GV,125
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- DG4157EDL-T1-GE3-MS
- 商品编号
- C52988867
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.036233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 50Ω@1.65V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 24ns | |
| 关闭时间(toff) | 13ns | |
| 带宽 | 350MHz | |
| 工作温度 | -25℃~+85℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | 故障保护 |
商品概述
DG4157EDL-T1-GE3-MS是一款采用硅栅CMOS技术制造的先进CMOS模拟开关。它在保持CMOS低功耗的同时实现了极低的传播延迟。模拟和数字电压可在整个电源电压范围（从VCC到GND）内变化。选择引脚具有过压保护功能，允许引脚上存在高于VCC、最高达6.0V的电压，而不会损坏器件或中断其工作，且与工作电压无关。
商品特性
- 低功耗
- 高速
- 标准CMOS逻辑电平
- 高带宽，改善的线性度
- 可切换标准NTSC/PAL视频、音频、SPDIF和HDTV信号
- 可用于时钟切换、数据多路复用等
- 低导通电阻
- 先断后通电路，防止意外短路
- 工作温度范围：-25℃ ~ +85℃
- 封装：SC70-6
