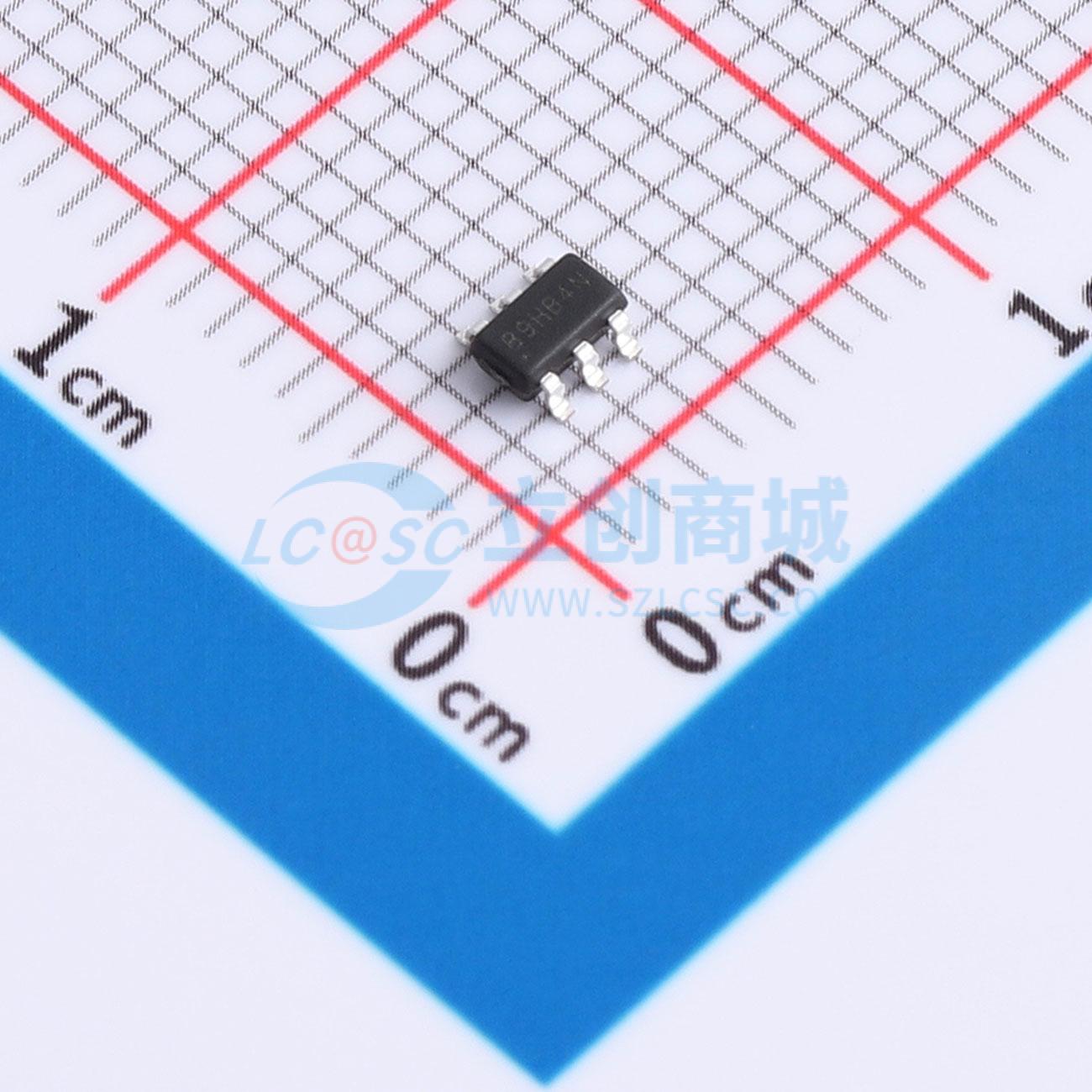

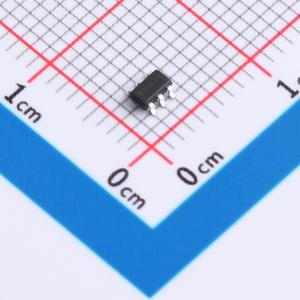

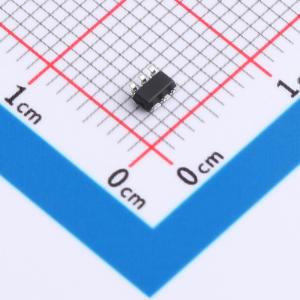

MP3202DJ-LF-Z-MS
用于驱动多串白光LED的升压转换器，具有高效、低反馈电压、多种保护功能和小封装特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP3202DJ-LF-Z-MS是一款输入2.5~6V输入的升压转换器，用于从单节锂离子电池驱动多达7个串联白光LED。采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻测量。其200mV的低反馈电压可降低功率损耗并提高效率。还包括欠压锁定、限流和热过载保护功能，可防止输出过载时损坏。优化的工作频率可满足小LC滤波器值和低工作电流的要求，且效率高。内部软启动功能可减少浪涌电流。小巧的封装类型为节省PCB空间和降低总物料清单成本提供了最佳解决方案。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MP3202DJ-LF-Z-MS
- 商品编号
- C52988868
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0447克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~24V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP)；内置软启动；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
MP3202DJ-LF-Z-MS 是一款升压转换器，专为驱动单节锂离子电池供电的串联白光LED而设计，最多可驱动7颗。该器件采用电流模式、固定频率架构来调节LED电流，电流通过外部电流检测电阻测量。其低至200mV的反馈电压可降低功耗并提高效率。MP3202DJ-LF-Z-MS 包含欠压锁定、电流限制和热过载保护功能，可在输出过载时防止损坏。优化的开关频率可满足使用小型LC滤波器值、低工作电流和高效率的要求。内部软启动功能可降低浪涌电流。微型封装类型为节省PCB空间和降低总物料清单成本提供了最佳解决方案。
商品特性
- 高效率：高达90%
- 1.2MHz 恒定开关频率工作
- 集成内部功率MOSFET
- 最多可驱动7颗串联白光LED
- 低至200mV的反馈电压
- 具有宽频率范围的软启动/调光功能
- 欠压锁定、热关断
- 内部电流限制
- 过压保护
- 小型LC滤波器
- 最大程度减少外部元件数量
- 关断电流低于1μA
- SOT23-6 封装
应用领域
- 相机闪光灯白光LED
- 手机、智能手机LED背光
- 掌上电脑LED背光
- 数码静态相机
- 摄像机
