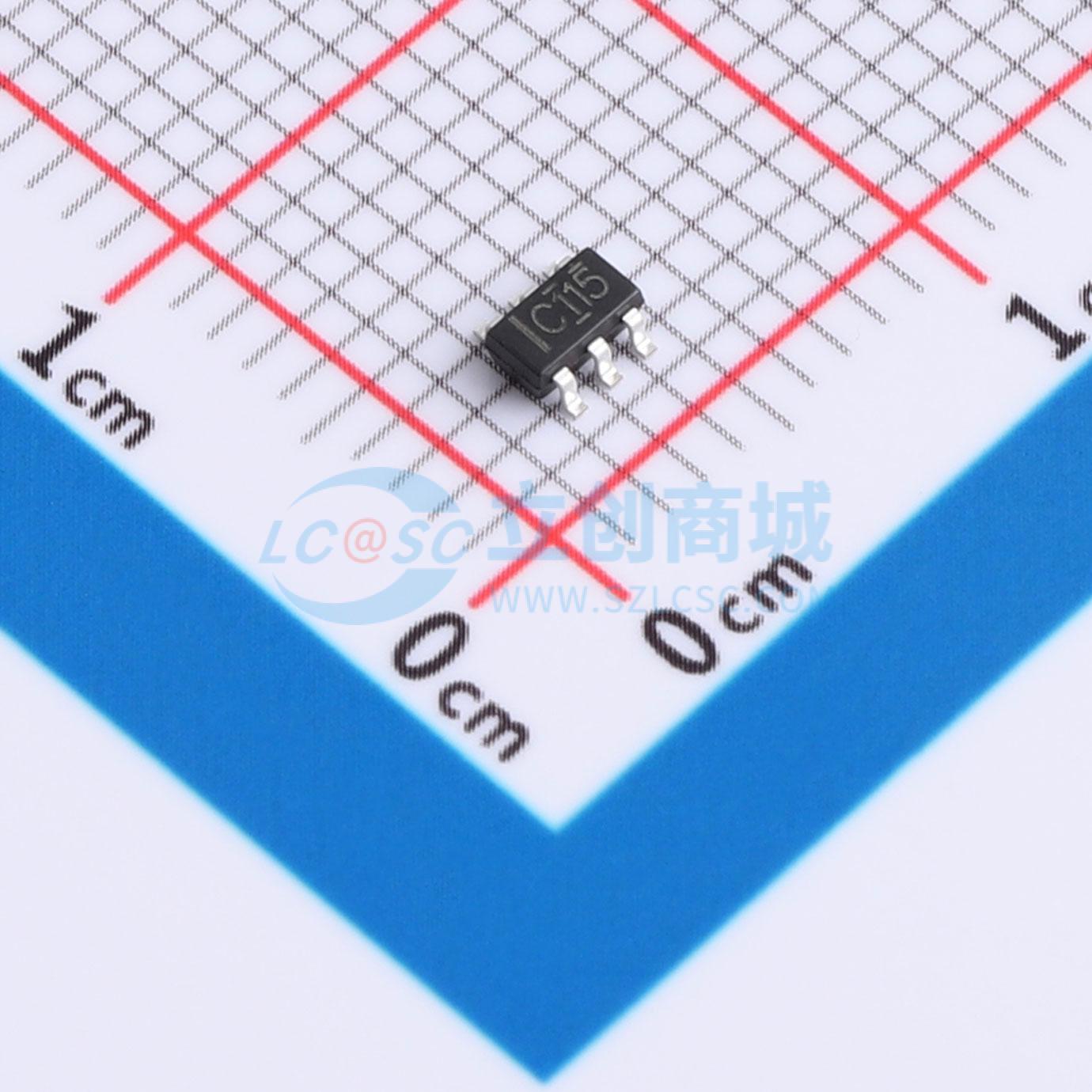

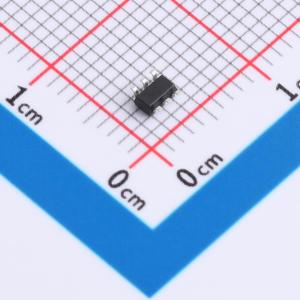

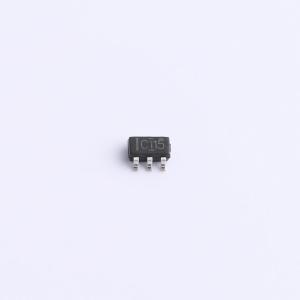

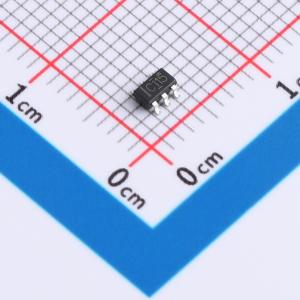

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G11GV-MS
单路3输入正与非或门，支持5V Vcc操作，低功耗，支持热插拔、部分掉电模式和反向驱动保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款74LVC1G11GV-MS是一款单路三输入与门，采用SOT-23-6封装，供电1.65V-5.5V，输出驱动达±32mA，传播延迟2.6ns，工作温度-40℃~125℃。输入耐5.5V高压，带施密特触发器，抗干扰强，具备断电防回流电流保护，ESD防护性能优异，应用上适配3.3V与5V混合电压系统，可用于汽车电子，也适配手机等消费电子的传感器信号整合，还能用于工业控制设备的逻辑判断，以及物联网设备中实现低功耗信号路由
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74LVC1G11GV-MS
- 商品编号
- C52988863
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
