SN74LVC2G17DBVR-MS
SN74LVC2G17DBVR-MS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SN74LVC2G17DBVR-MS是双非反相施密特触发器，供电电压1.65V-5.5V，输入耐5.5V高压，可适配3.3V与5V混合电压环境。它具高抗干扰性，支持部分掉电模式，应用上可作高噪声环境的波形和脉冲整形器，也用于3.3V与5V系统的电平转换，适配电脑、手机、GPS等消费电子，以及网络设备、工业自动化控制设备和信号处理设备。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SN74LVC2G17DBVR-MS
- 商品编号
- C52988858

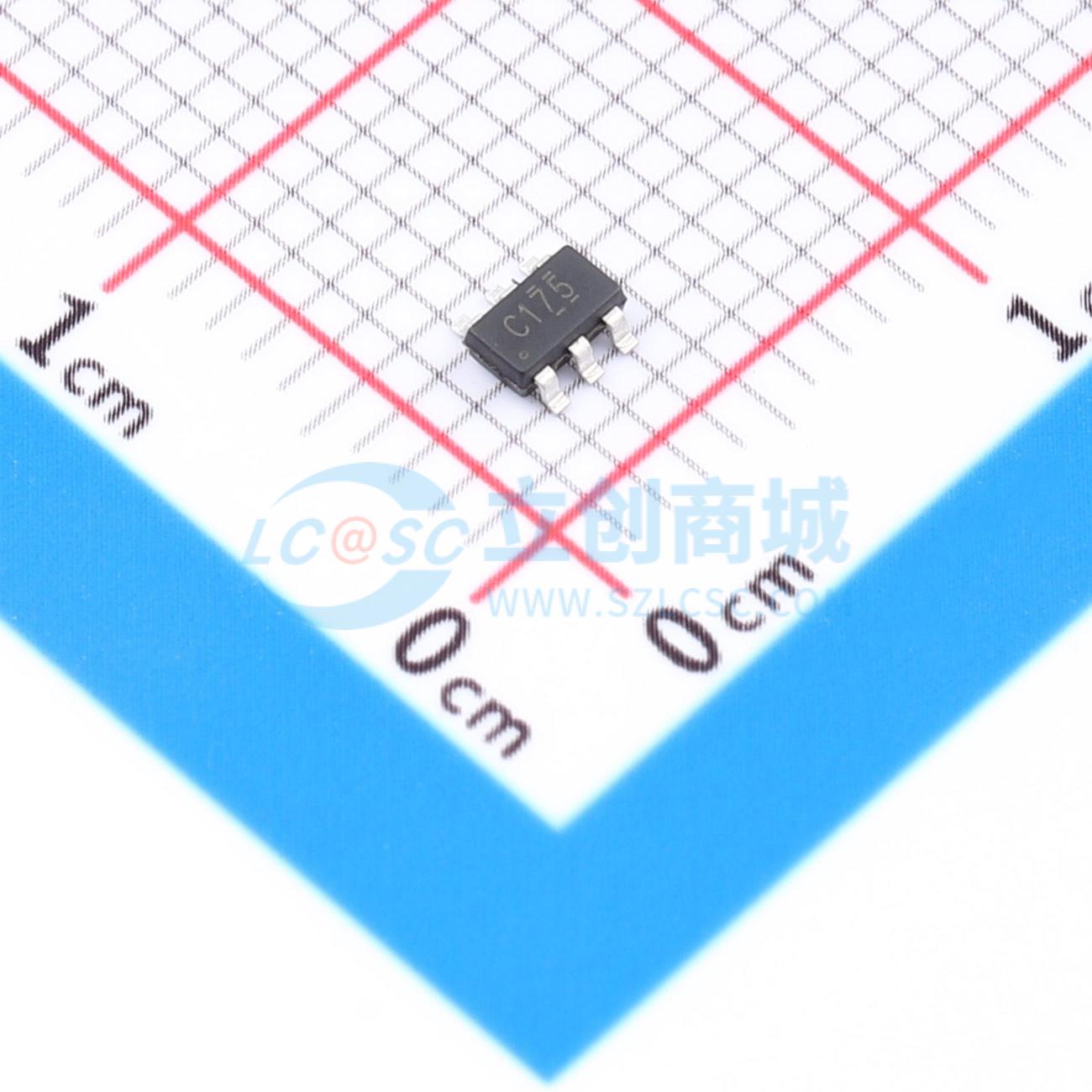

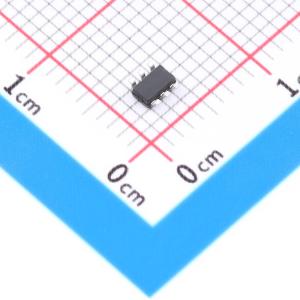

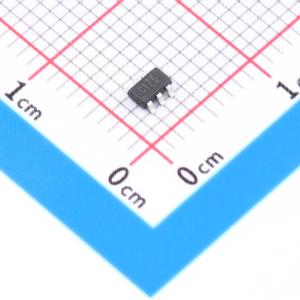

- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.2ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC2G17 双路施密特触发器缓冲器的工作电压范围为 1.65V 至 5.5V。该器件包含两个缓冲器，执行布尔函数 Y = A。由于采用施密特触发器输入，该器件对于上升沿 (VT+) 和下降沿 (VT-) 信号可能具有不同的输入阈值电平，从而提供迟滞 (ΔVT)，这使得器件能够耐受缓慢或嘈杂的输入信号。该器件完全适用于使用 Ioff 的部分断电应用。Ioff 电路会禁用输出，防止器件断电时产生破坏性的电流回流。
商品特性
- 施密特触发器输入提供迟滞
- 支持 5V VCC 操作
- 输入可接受高达 5.5V 的电压
- 在 3.3V 电压下最大传播延迟为 5.4 ns
- 在 3.3V 电压下提供 ±24-mA 输出驱动能力
- Ioff 支持部分断电模式操作
应用领域
- AV接收器
- 便携式音频底座
- 蓝光播放器与家庭影院
- MP3播放器/录音机
- 个人数字助手
