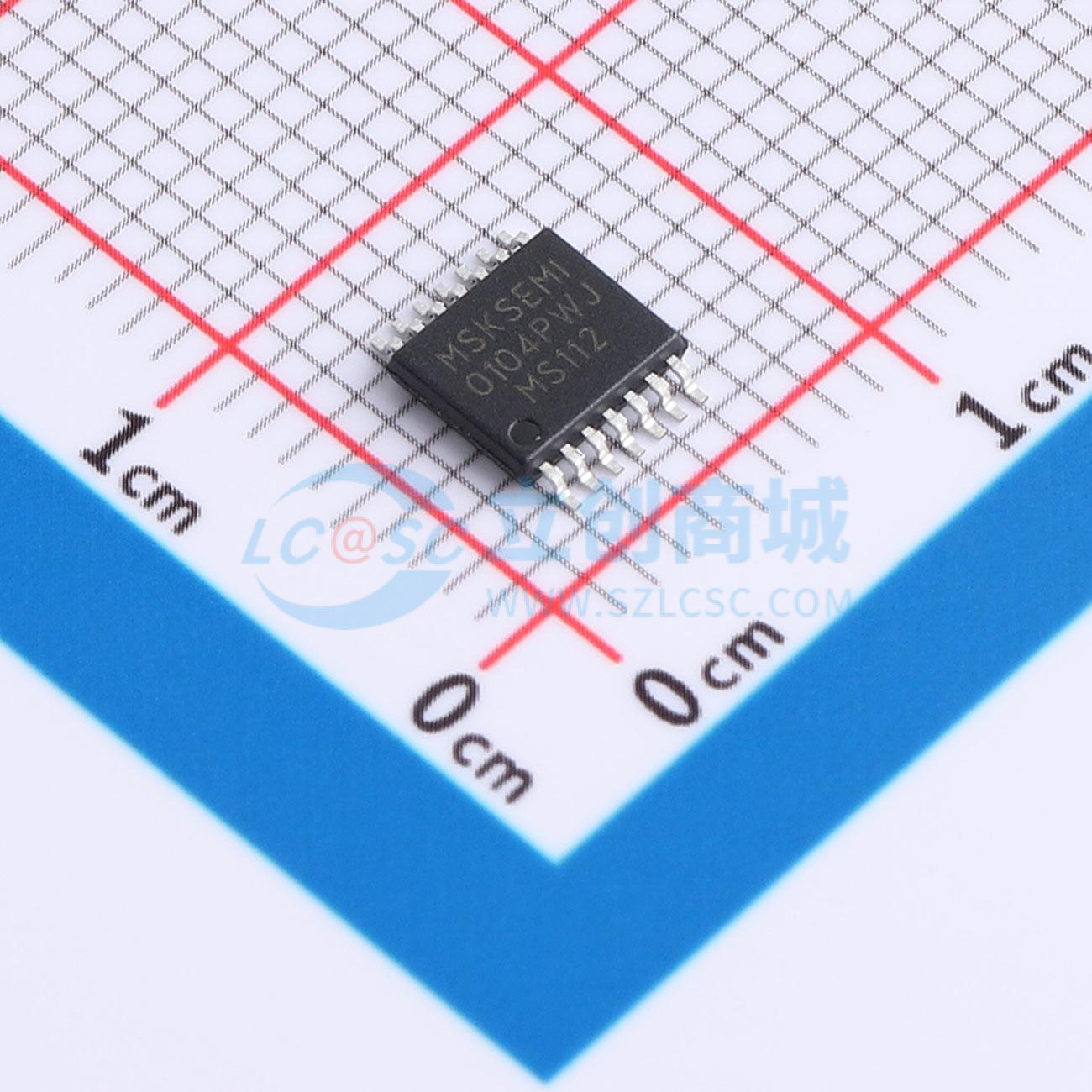

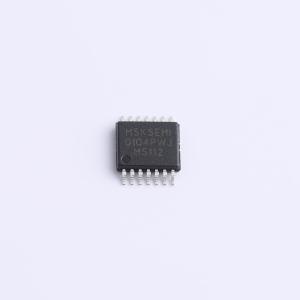

NXS0104PWJ-MS

4位非反相双向电压电平转换器，适用于多电压系统数字开关兼容性构建，无需方向控制和电源排序

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款NXS0104PWJ-MS电平转换芯片，采用TSSOP-14封装，低功耗设计：低静态电流，在保证性能的同时，最大限度地降低了功耗，适用于对功耗要求严格的电池供电设备和低功耗应用场景，被广泛应用于：工业领域、汽车领域、医疗领域、消费电子领域、通信领域可兼容TXS0104EPWR\SGM4573XTS14G/TR\RS0104YQ。
品牌名称: MSKSEMI(美森科)
商品型号: NXS0104PWJ-MS
商品编号: C52988854
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.2259克(g)

商品参数

商品概述

这款4位非反相转换器是一款双向电压电平转换器，可用于在多电压系统之间建立数字开关兼容性。它使用两个独立可配置的电源轨，其中A端口支持1.65V至3.6V的工作电压并配合VccA电源，B端口支持2.3V至5.5V的工作电压并配合VccB电源。上述优势使其能够支持较低和较高的逻辑信号电平，同时提供1.8V、2.5V、3.3V和5V电压电路节点之间的双向转换能力。将输出使能输入置为低电平时，所有输入/输出端口均被强制进入高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间保持高阻态，输出使能引脚应通过下拉电阻接地；该电阻的最小值由驱动器的电流输出能力决定。

商品特性

无方向控制
数据速率：24 Mbps（推挽），2 Mbps（开漏）
A端口电压范围1.65V至3.6V，B端口电压范围2.3V至5.5V（VCCA ≤ VCCB）
VCC隔离特性：若任一VCC输入接地，则两个端口均处于高阻状态
无需电源时序要求：VCCA或VCCB均可先上电
Ioff支持部分断电模式操作
工作温度范围：-40°C至+85°C

应用领域

手机/智能手机
IPC
GPIO

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	24Mbps
	工作电压(VCCA)	1.65V~3.6V

	属性	参数值
	工作电压(VCCB)	2.3V~5.5V
	元件数	1
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
