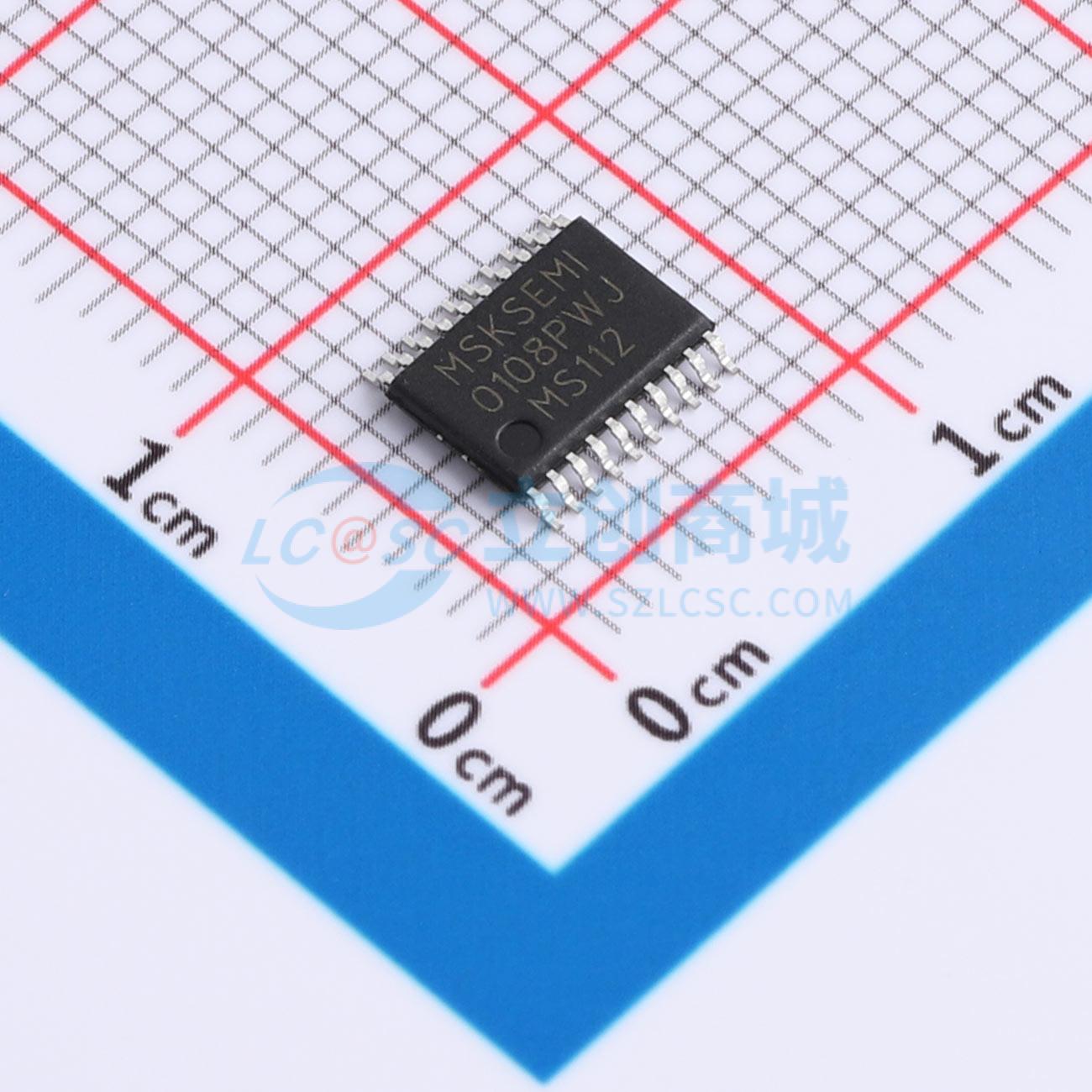

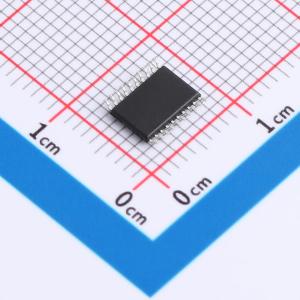

温馨提醒：图片仅供参考，商品以实物为准

NXS0108PWJ-MS

8位非反相双向电压电平转换器，支持双向翻译，可降低静态电流消耗

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款NXS0108PWJ-MS电平转换芯片，采用TSSOP-20封装，低功耗设计：低静态电流，在保证性能的同时，最大限度地降低了功耗，适用于对功耗要求严格的电池供电设备和低功耗应用场景，被广泛应用于：工业领域、汽车领域、医疗领域、消费电子领域、通信领域可兼容TXS0108EPWR\RS0108YQ20。
品牌名称: MSKSEMI(美森科)
商品型号: NXS0108PWJ-MS
商品编号: C52988855
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.2273克(g)

商品参数

商品概述

这款8位非反相翻译器是一款双向电压电平翻译器，可用于在多电压系统之间建立数字开关兼容性。该集成电路采用两个独立可配置的电源轨，其中A端口支持1.65V至3.6V的工作电压，并跟踪VCCA电源；B端口支持2.3V至5.5V的工作电压，并跟踪VCCB电源。上述优势支持较低和较高的逻辑信号电平，同时提供在1.8V、2.5V、3.3V和5V电压电路节点之间的双向翻译能力。将输出使能输入置为低电平时，所有输入/输出端口均进入高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间保持高阻态，输出使能引脚应通过下拉电阻连接到地。

商品特性

无需方向控制
数据速率：推挽模式下为24 Mbps，开漏模式下为2 Mbps
A端口电压范围1.65V至3.6V，B端口电压范围2.3V至5.5V
VCC隔离特性：若任一VCC输入接地，则两个端口均进入高阻态
无需电源时序：VCCA或VCCB均可先上电
Ioff支持部分掉电模式操作
工作温度范围：-40°C至+85°C

应用领域

手机/智能手机
MART
IPC
GPIO

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~3.6V

	属性	参数值
	工作电压(VCCB)	2.3V~5.5V
	元件数	-
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
