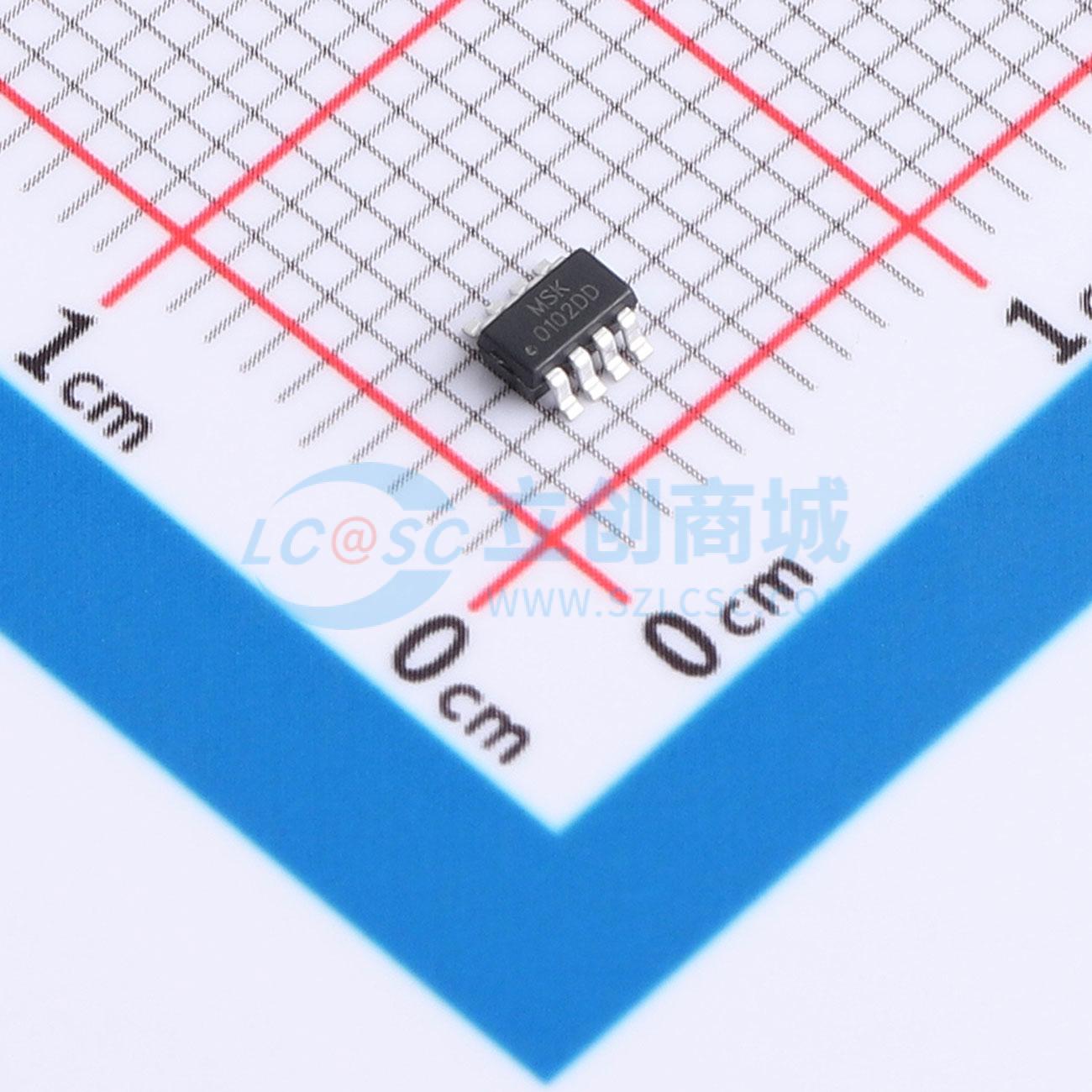

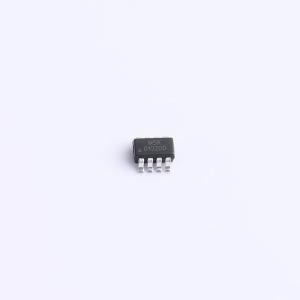

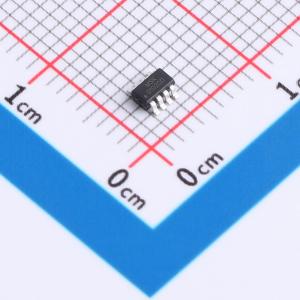

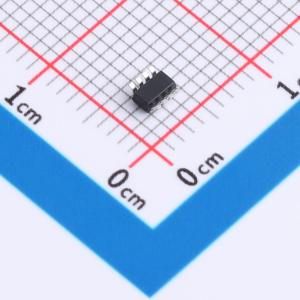

温馨提醒：图片仅供参考，商品以实物为准

MTXS0102DDFR

双向电压电平转换器，支持低高逻辑信号电平转换，无方向控制，具备VCC隔离功能，无需电源排序

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款MTXS0102DDFR是一款双向电压电平转换器，采用SOT-23-8封装，常被用于混合电压系统的数字信号适配，多数的工业和民用电子设备的工作环境，在各类电子设备的通用输入输出（GPIO）接口扩展中，例如工业控制板、消费电子的外设扩展环节，可适配不同电压规格的GPIO接口器件，提升接口的兼容性和扩展性,兼容LSF0102DDFR\RS0102YH8\SGM4553YN8G/TR\MS4553S。
品牌名称: MSKSEMI(美森科)
商品型号: MTXS0102DDFR
商品编号: C52988850
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

这款双位非反相转换器是一款双向电压电平转换器，可用于在多电压系统之间建立数字开关兼容性。该集成电路采用两条独立可配置的电源轨，其中A端口支持1.65 V至3.6 V的工作电压，并配合VCCA电源轨；B端口支持2.3 V至5.5 V的工作电压，并配合VCCB电源轨。上述优势支持较低和较高的逻辑信号电平，同时提供1.8 V、2.5 V、3.3 V和5 V电压电路节点之间的双向转换能力。将输出使能输入置为低电平时，所有输入/输出端口均被强制进入高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间保持高阻态，输出使能引脚应通过一个下拉电阻连接到地；该电阻的最小值由驱动器的电流源能力决定。

商品特性

无方向控制
数据速率：24 Mbps（推挽式），2 Mbps（开漏式）
A端口电压范围1.65 V至3.6 V，B端口电压范围2.3 V至5.5 V（VCCA ≤ VCCB）
VCC隔离特性：若任一VCC输入接地，则两个端口均处于高阻态
无需电源时序：VCCA或VCCB均可先上电
Ioff支持部分掉电模式操作
工作温度范围：-40℃至+85℃

应用领域

手机/智能手机
MART
工业个人计算机
通用输入/输出

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~3.6V

	属性	参数值
	工作电压(VCCB)	2.3V~5.5V
	元件数	-
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
