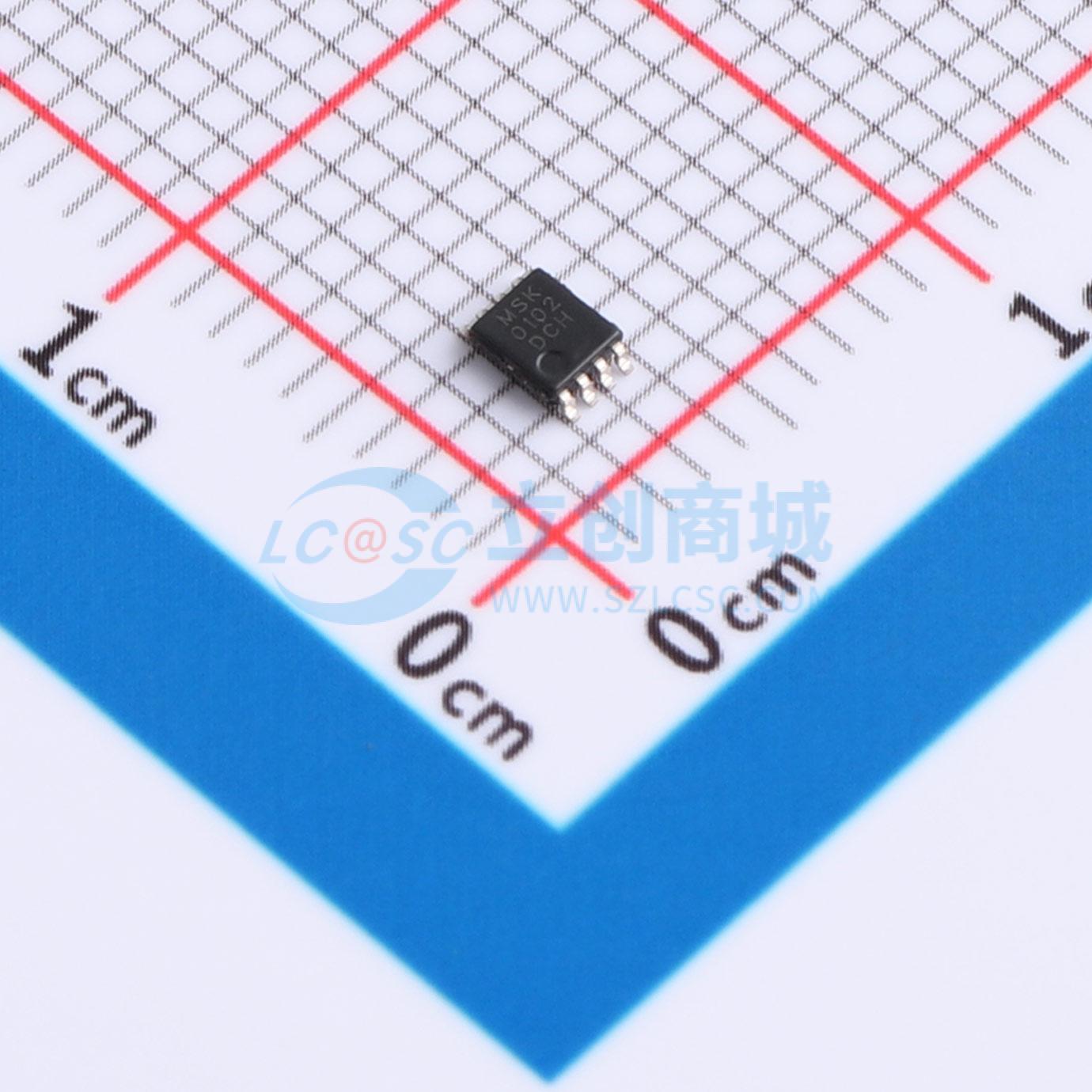

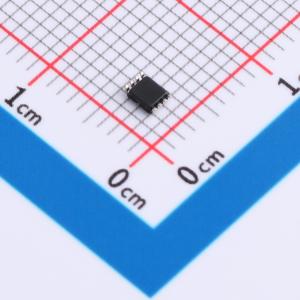

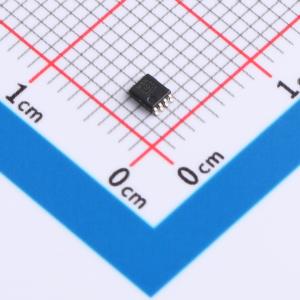

温馨提醒：图片仅供参考，商品以实物为准

NXS0102DCH-MS

双向电压电平转换器，支持高低逻辑信号，无需方向控制，具备VCC隔离功能，无需电源排序

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款NXS0102DCH-MS电平转换芯片，采用VSSOP-8封装，低功耗设计：低静态电流，在保证性能的同时，最大限度地降低了功耗，适用于对功耗要求严格的电池供电设备和低功耗应用场景，被广泛应用于：工业领域、汽车领域、医疗领域、消费电子领域、通信领域可兼容TXS0102DCUR\RS0102YVS8。
品牌名称: MSKSEMI(美森科)
商品型号: NXS0102DCH-MS
商品编号: C52988853
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.039267克(g)

商品参数

商品概述

该器件是一款双位非反相转换器，作为双向电压电平转换器，可在多电压系统之间建立数字开关兼容性。该集成电路采用两条独立可配置的电源轨，其中A端口支持1.65 V至3.6 V的工作电压，并配合VCCA电源；B端口支持2.3 V至5.5 V的工作电压，并配合VCCB电源。上述优势为较低和较高的逻辑信号电平提供了支持，同时能在任何1.8 V、2.5 V、3.3 V和5 V电压电路节点之间提供双向转换能力。将输出使能（OE）输入置为低电平时，所有I/O口均被强制进入高阻态，从而显著降低静态电流消耗。为确保上电或下电期间保持高阻态，OE引脚应通过下拉电阻连接到GND；该电阻的最小值由驱动器的电流输出能力决定。

商品特性

无需方向控制
数据速率：24 Mbps（推挽式），2 Mbps（开漏式）
A端口电压范围1.65 V至3.6 V，B端口电压范围2.3 V至5.5 V（VCCA ≤ VCCB）
VCC隔离特性：如果任一VCC输入处于GND，则两个端口均处于高阻态
无需电源时序要求：VCCA或VCCB均可先上电
Ioff支持部分下电模式操作
工作温度范围：-40℃至+85℃

应用领域

Handset/Smartphone
MART
IPC
GPIO

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~3.6V

	属性	参数值
	工作电压(VCCB)	2.3V~5.5V
	元件数	-
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
