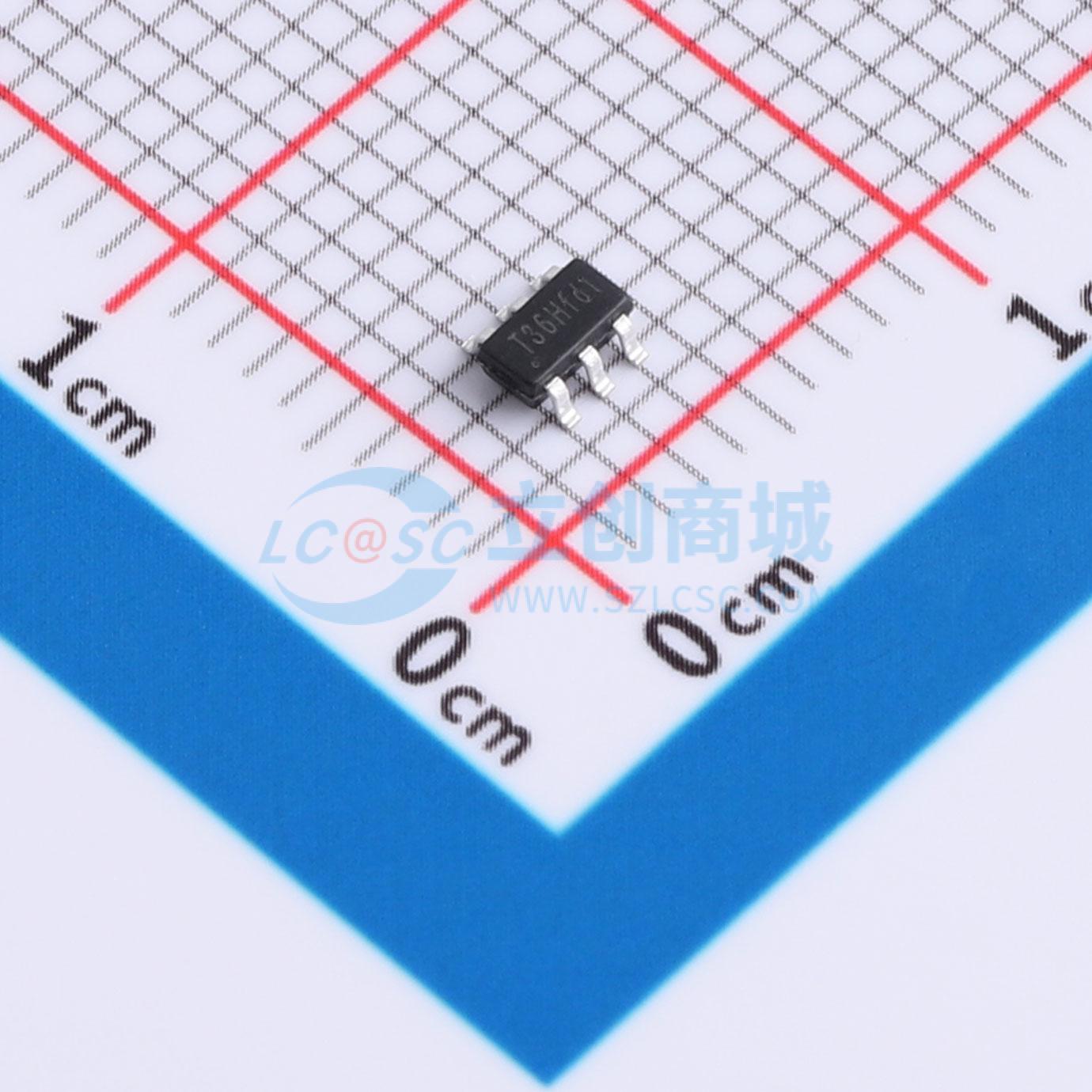

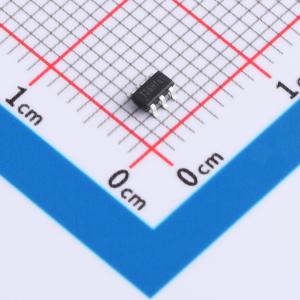

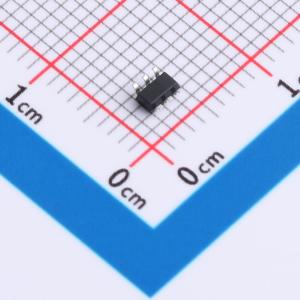

温馨提醒：图片仅供参考，商品以实物为准
AP3211KTR-G1-MS
高效同步整流降压转换器，具备强制PWM模式和低EMI，适用于分布式电源系统等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AP3211KTR-G1-MS是一款高效率的降压型DC/DC转换器,可在宽负载范围内保持高效率。该器件支持PWM和PFM模式切换控制,具有2A输出电流和3.5V至18V的输入电压范围。它集成了内部补偿,支持低ESR陶瓷输出电容器,并具有多种保护功能,如过流保护、热关断和软启动。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AP3211KTR-G1-MS
- 商品编号
- C52988843
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~18V | |
| 输出电压 | 600mV~18V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
AP3211KTR-G1-MS是一款完全集成、高效率的2.0A同步整流降压转换器。该器件在宽输出电流负载范围内均能实现高效工作。它具备强制PWM工作模式和轻载条件下的低电磁干扰特性。AP3211KTR-G1-MS仅需最少数量的标准外部元件，并采用符合ROHS标准的6引脚SOT23封装。
商品特性
- 高效率：可达95% @5V
- 1MHz工作频率
- 2.0A输出电流
- 无需肖特基二极管
- 3.5V至18V输入电压范围
- 0.6V基准电压
- 采用斜率补偿电流模式控制，具备优异的线路和负载瞬态响应
- 集成内部补偿，可与低ESR陶瓷输出电容器稳定工作
- 具备打嗝模式的过流保护
- 输入过压保护
- 热关断
- 浪涌电流限制和软启动
- 采用SOT23-6封装
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
