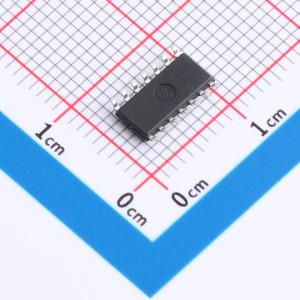

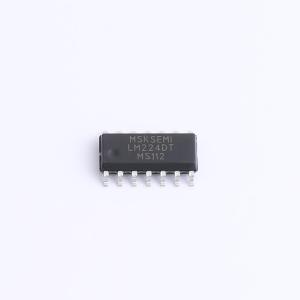

温馨提醒：图片仅供参考，商品以实物为准
LM224DT(MS)
高性能四通道运算放大器，内置相位补偿电路，适用于音调均衡网络
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款LM224DT(MS)由四个独立的、高增益且内部频率补偿的运算放大器组成。专为单电源供电而设计，也可采用双电源供电，低电源电流消耗与电源电压大小无关。典型应用包括传感器放大器、直流增益模块和大多数传统运算放大器电路。采用SOP-14封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LM224DT(MS)
- 商品编号
- C52988845
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2314克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 56dB | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
本电路为高性能、具有四个独立的运算放大器，内含相位补偿电路，适用于收录机和音调系统作音调均衡网络，也用于其他场合。采用14引线双列贴片式塑料封装SOP - 14，功耗600mW。
商品特性
- 无需外接相位补偿电路
- 电源电压范围宽：单电源时，Vcc = 3 ~ 32V，双电源时，Vcc = ±1.5V ~ 16V
- 功耗电流小：Icc = 0.6mA（典型）（RL = ）
- 输入电压范围可接近地电平
应用领域
- LM224用于五频率音调控制电路
- LM224的其它应用
