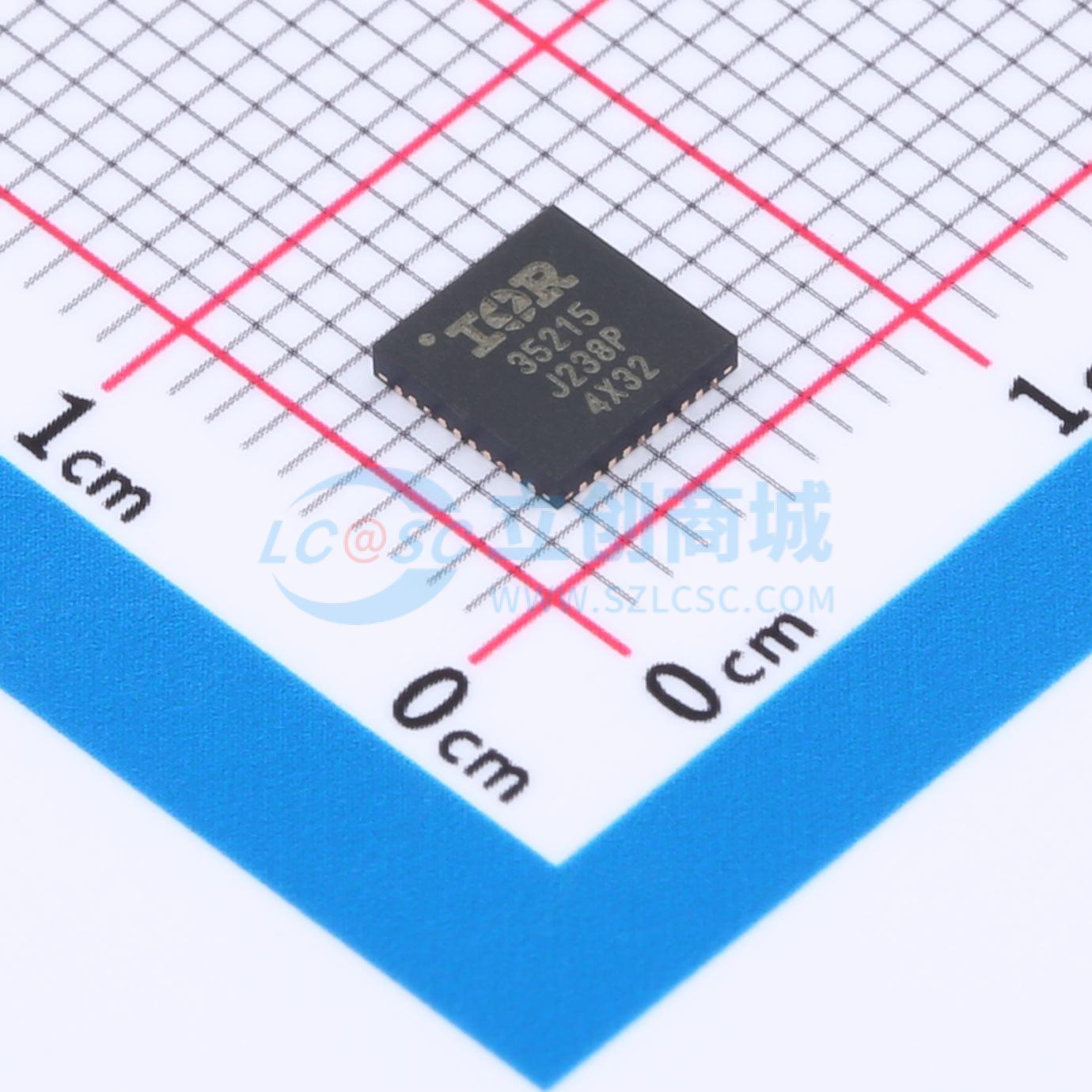

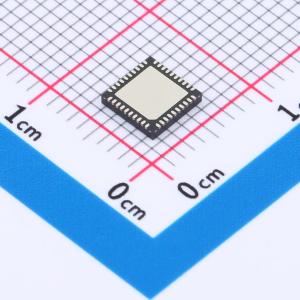

温馨提醒：图片仅供参考，商品以实物为准
IR35215MTRPBF
双输出数字多相控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR35215是一款双环路、数字、多相降压控制器,专为CPU电压调节设计。它包括英飞凌的效率塑形技术,可在整个负载范围内提供卓越的效率。动态相位控制可根据负载电流添加或删除相位。IR35215支持I2C/SMBus/PMBus系统接口,用于报告温度、电压、电流和功率遥测数据。该控制器需要最少的外部组件,支持与电源阶段的清洁接口,从而简化物料清单(BOM)。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR35215MTRPBF
- 商品编号
- C537652
- 商品封装
- QFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
IR35215是一款双环路、数字式多相降压控制器，专为CPU电压调节而设计，最多可支持8相，并允许在两个环路之间灵活分配相位。 IR35215采用了英飞凌的效率优化技术，能在整个负载范围内以最低成本实现卓越的效率。英飞凌的动态相位控制可根据负载电流增加或减少相位。IR35215可配置为自动或通过命令进入1相或2相运行以及有源二极管仿真模式。 IR35215提供数字可编程负载线，从而无需任何外部负载线设置组件。该控制器设计用于与集成式和DCR电流检测功率级配合使用，并能提供准确的输入和输出电流报告。 英飞凌独特的自适应瞬态算法（ATA）基于专有的非线性控制算法，在减少输出电容的情况下提供出色的瞬态响应。该控制器还支持为每相设置可编程的逐周期电流限制，以实现卓越的动态电流限制。 可使用英飞凌PowIRCenter图形用户界面轻松定义器件配置，并将其存储在片上存储器中。 IR35215提供全面的过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）和短路保护（CFP）。该控制器所需的外部组件尽可能少，并支持与功率级的简洁接口，从而简化了物料清单（BOM）。
商品特性
- 低静态功耗输出PWM控制器，具有双环路和灵活的相位分配
- 支持英特尔VR13 rev 1.1、VR12.5 rev1.5、VR12 rev 1.7、IMVP8 rev 1.2和内存VR模式
- 每相开关频率为200 kHz至2 MHz
- 英飞凌效率优化特性，包括动态相位控制和自动功率状态切换
- 轻载时可编程的1相或2相运行，极轻载时可进行有源二极管仿真
- 数字可编程负载线 - 设置负载线无需外部组件
- 两个环路均采用英飞凌自适应瞬态算法（ATA），可最大限度减少输出大容量电容器和系统成本
- 具有PID系数自动缩放功能的自动相位检测
- 故障保护：过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）、短路保护（CFP）、逐周期电流限制
- I2C/SMBus/PMBus系统接口，用于报告两个环路的温度、电压、电流和功率遥测数据
- 用户区支持多达27次写入的多次编程（MTP）
- 与行业标准3.3 V三态驱动器兼容
- 3.3 V供电电压；环境工作温度范围为 -40℃至85℃
- 无铅、符合RoHS标准，5x5 mm 40引脚、0.4 mm间距QFN封装
应用领域
- 基于英特尔VR13、VR12.5、VR12和IMVP8的系统
- 服务器和高端台式机CPU电压调节器
- 内存电压调节器
