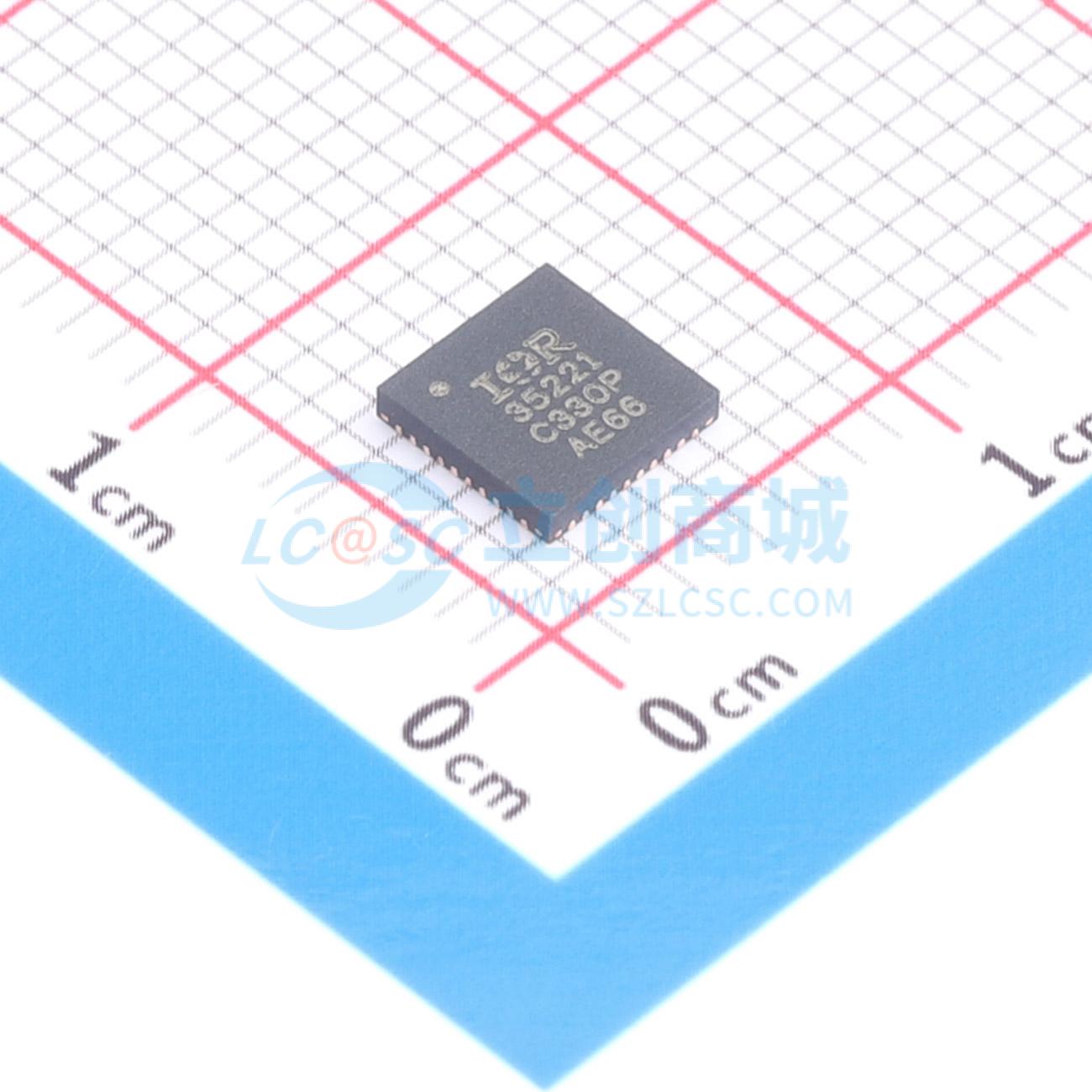

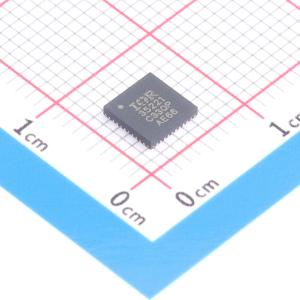

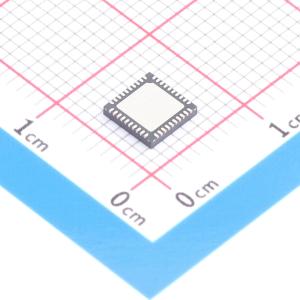

IR35221MTRPBF

IR35221是一款专为CPU电压调节设计的双环路数字多相BUCK控制器。它可以支持多达8相，并允许在两个环路之间灵活分配相位。

IR35221包括了IR的效率塑形技术，以最低的成本在整个负载范围内提供卓越的效率。IR的动态相位控制根据负载电流增加或减少相位。IR35221可以配置为自动或通过命令进入1相或2相操作和有源二极管仿真模式。

IR35221提供了数字可编程负载线，从而消除了对外部负载线设置组件的需求。该控制器设计用于与RDSON和DCR电流感应PowIRstages配合使用，并提供准确的输入和输出电流报告。

基于专有的非线性控制算法，IR独特的自适应瞬态算法(ATA)提供了出色的瞬态响应，同时减少了输出电容。该控制器还支持每相可编程周期电流限制，以实现更优的动态电流限制。

设备配置可以通过IR PowIRCenter GUI轻松定义，并存储在片上内存中。

IR35221提供了广泛的过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、过温保护(OTP)及关键故障保护(CFP)。该控制器所需的外部元件最少，并支持与功率级之间的简洁接口，从而简化了物料清单(BOM)。

• 低静态功率 PWM 控制器，具有双环路配置
• 符合 PMBus Rev 1.3 标准，并带有自适应电压缩放总线 (AVSBus)
• 两个环路的灵活相位配置（8+0, 7+1, ..., 4+4）
• 每相的开关频率从 194 kHz 到 2 MHz
• IR 效率塑形特性，包括动态相位控制和自动电源状态切换
• 可编程 1 相或 2 相工作模式，轻负载时支持有源二极管仿真
• 数字可编程负载线 - 无需外部组件设置负载线
• 两个环路上的 IR 自适应瞬态算法 (ATA) 最小化输出大容量电容和系统成本
• 自动相位检测与 PID 系数自动缩放
• 故障保护：过压保护 (OVP)，欠压保护 (UVP)，过流保护 (OCP)，过温保护 (OTP)，电流前馈保护 (CFP)，逐周期电流限制
• I2C/SMBus/PMBus 系统接口，用于报告两个环路的温度、电压、电流和功率遥测数据
• 多次时间编程 (MTP)，用户部分最多可写入 29 次
• 兼容 3.3 V 三态驱动器
• +3.3 V 供电电压；环境工作温度范围 -40°C 至 85°C
• 无铅、RoHS 标准，5x5 mm 40 引脚，0.4 mm 间距 QFN 封装

• 基于AVS总线的系统
• 服务器VR
• 内存VR
