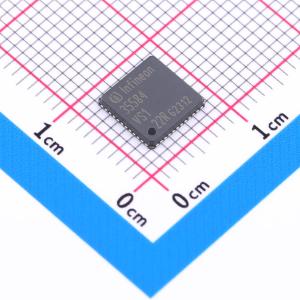

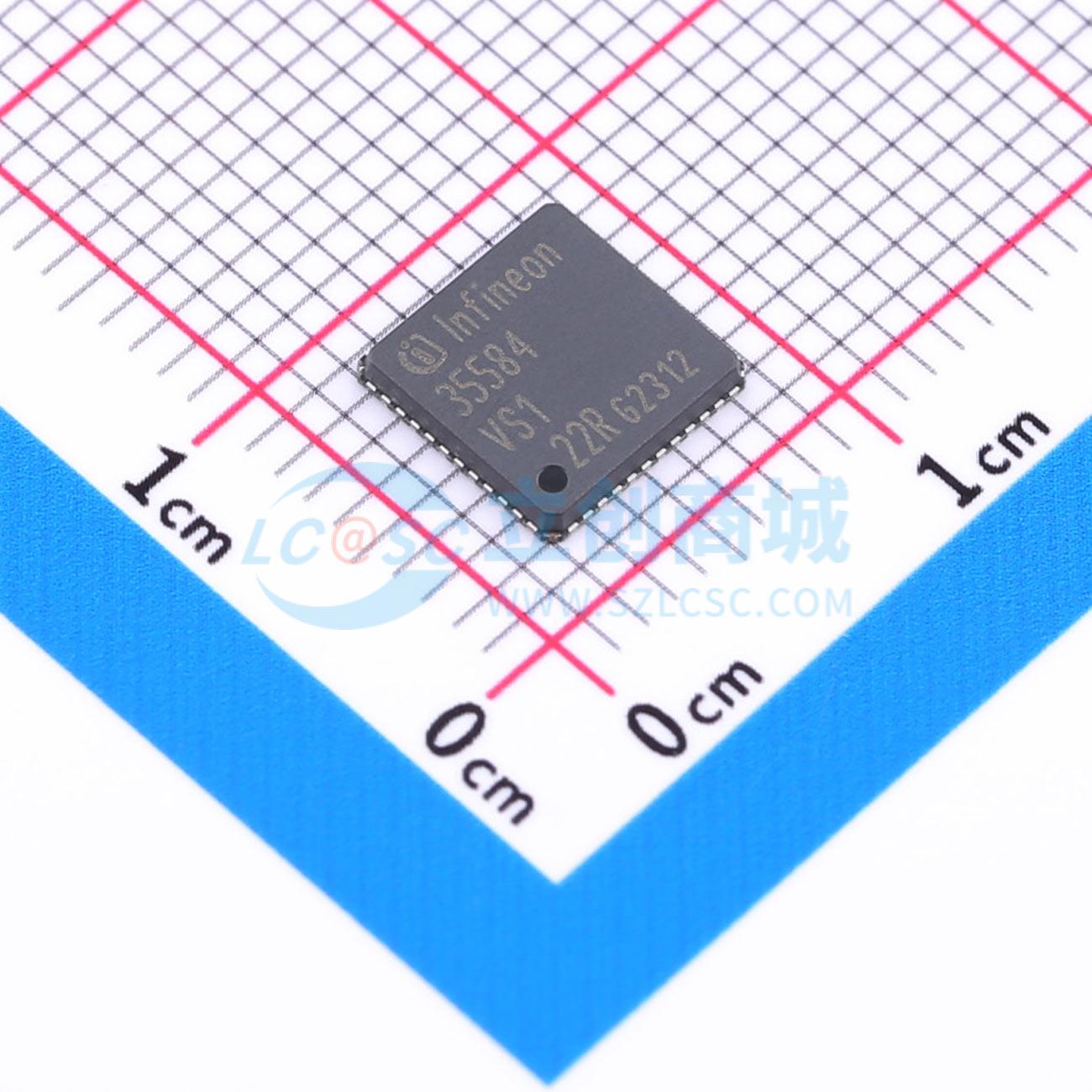

温馨提醒：图片仅供参考，商品以实物为准
TLF35584QVVS1
适用于安全相关应用的系统电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLF35584 是一种多输出系统电源，适用于安全相关的应用，通过高效灵活的预/后稳压器概念，在宽输入电压范围内为微控制器、收发器和传感器提供5V或3.3V电压。宽范围的开关频率允许在效率和使用小型滤波元件方面进行优化。一个专用的参考稳压器独立于微控制器负载阶跃为ADC供电，并作为两个独立传感器电源的跟踪源。灵活的状态机、包括定时器在内的唤醒概念以及待机稳压器有利于其在多种应用中的使用。多种安全特性使其能够与各种HC一起轻松实现ASIL-D。TLF35584 可以采用支持自动光学检测的小型VQFN-48（QV版）封装，同时也有热增强的LQFP-64（QK版）封装可供选择。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLF35584QVVS1
- 商品编号
- C540204
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.299111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升压型 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 升压式；降压式 | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
TLF35584是一款适用于安全相关应用的多输出系统电源，通过高效灵活的预/后调节器概念，可在较宽的输入电压范围内为5 V或3.3 V的微控制器（μC）、收发器和传感器供电。较宽的开关频率范围可优化效率，并能使用小型滤波元件。专用的参考调节器为ADC供电，不受微控制器负载阶跃的影响，并作为两个独立传感器电源的跟踪源。灵活的状态机、包含定时器的唤醒概念以及待机调节器使其适用于众多应用。 多种安全特性可与各种HC轻松实现ASIL-D功能。TLF35584采用小型VQFN - 48（QV版本）封装，支持自动光学检测，此外还有LQFP - 64（QK版本）封装，两种封装均有散热增强设计。
商品特性
- 预/后调节器概念：升压和降压/LDO及跟踪器，用于
- 微控制器（主电源、ADC/参考电源、待机电源）
- 收发器
- 传感器
- 集成功能安全特性（支持ASIL - D）
- 欠压/过压监测
- 灵活的看门狗
- 错误监测
- 带两个输出的安全状态控制器
- 内置自测试（BIST）
应用领域
- 安全领域：电动助力转向（EPS）、制动系统、悬架系统、底盘控制器、高级驾驶辅助系统（ADAS）融合盒
- 动力总成：发动机管理系统（EMS）、变速器
- 电力驱动技术（EDT）：逆变器、电池管理系统（BMS）、DC/DC转换器、充电器
