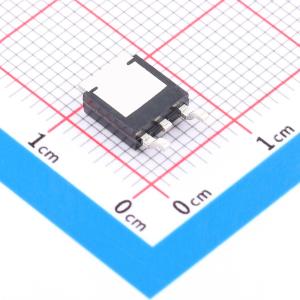

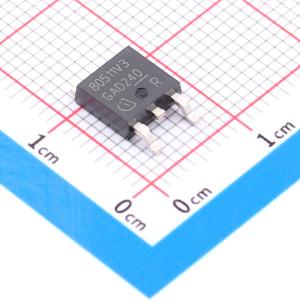

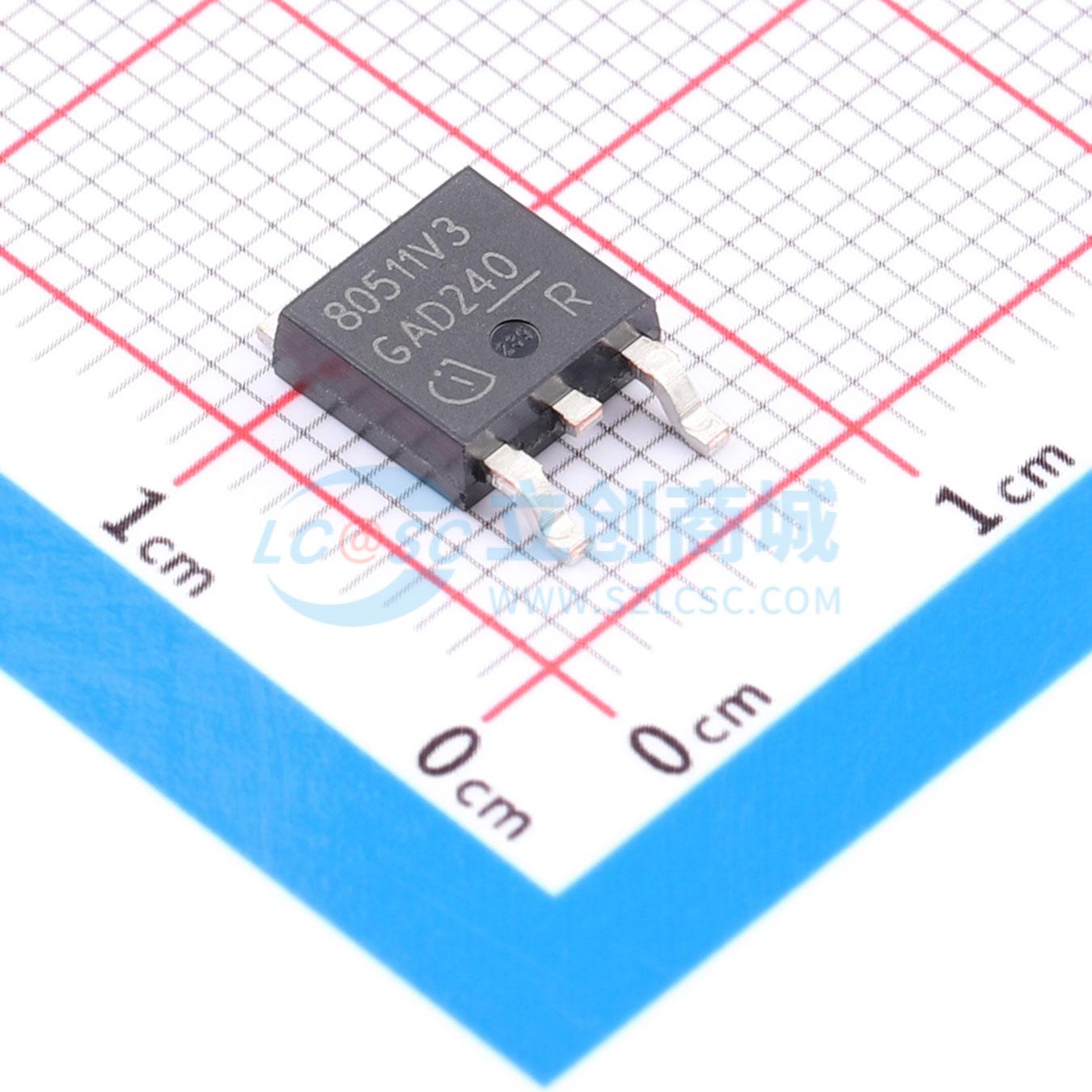

温馨提醒：图片仅供参考，商品以实物为准
TLF80511TF V33
低压差线性固定电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款线性低压差稳压器，适用于高达 400 mA 的负载电流。高达 40 V 的输入电压可被调节至 VQ,nom = 5 V（TLF80511TFV50）或 V0,nom = 3.3 V（TLF80511TFV33），精度为 ±2%。其典型静态电流为 38 μA，是需要极低工作电流的系统（如那些永久连接到电池的系统）的理想解决方案
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLF80511TF V33
- 商品编号
- C540219
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 55dB@(100Hz) | |
| 压差 | 130mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 38uA | |
| 噪声 | - | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款线性低压差稳压器，适用于高达400 mA的负载电流。输入电压最高可达40 V，可精确调节至VQ,nom = 5 V（TLF80511TFV50）或V0,nom = 3.3 V（TLF80511TFV33），精度为±2 %。 其典型静态电流为38 μA，是需要极低工作电流的系统（如永久连接电池的系统）的理想解决方案。 当输出电流小于100 mA时，其压差电压极低，仅为100 mV。此外，压差区域在输入电压为3.3 V时开始（扩展工作范围），这使其适用于为汽车系统供电。 全新的快速调节概念仅需一个1 μF的输出电容即可保持稳定调节。 专为汽车应用的恶劣环境而设计，具备输出电流限制和过温关断等标准功能，可保护器件免受输出接地短路、过流和过温等故障影响。它也可用于所有其他需要稳定5 V或3.3 V电源电压的应用。
商品特性
- 输出电压：5 V和3.3 V
- 输出电压精度：±2 %
- 输出电流：高达400 mA
- 超低电流消耗：38 μA
- 极低压差电压：输出电流为100 mA时为100 mV
- 扩展工作范围：从3.3 V开始
- 小输出电容：1 μF
- 输出电流限制
- 过温关断
- 适用于汽车电子
- 宽温度范围：-40 °C至150 °C
- 绿色产品（符合RoHS标准）
- 通过AEC认证
