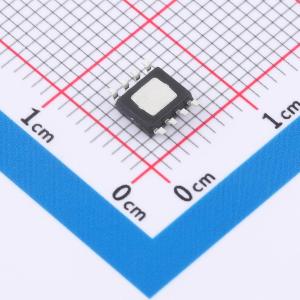

温馨提醒：图片仅供参考，商品以实物为准
TLS205B0EJ V33
线性后置电压调节器，低压差、低噪声、可调、500 mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款微功耗、低噪声、低压差电压调节器，能够提供500 mA的输出电流，压差电压为320 mV。专为电池供电系统设计，30 μA的低静态电流使其成为理想选择。该调节器的一个关键特性是其低输出噪声，通过添加一个外部10 nF旁路电容，可在10 Hz至100 kHz带宽内实现低至24 μVRMS的输出噪声值。使用低至3.3 μF的输出电容时也能保持稳定，可使用小型陶瓷电容，而无需许多其他线性电压调节器所需的串联电阻。内部保护电路包括反向电池保护、限流和反向电流保护。有3.3 V固定输出电压版本以及带1.22 V参考电压的可调版本，提供PG-DSO-8外露焊盘和PG-TSON-10外露焊盘封装。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLS205B0EJ V33
- 商品编号
- C540253
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 65dB@(120Hz) | |
| 压差 | 450mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 60uA | |
| 噪声 | 45uVrms | |
| 特性 | 过流保护；反接保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLS205B0是一款微功耗、低噪声、低压差稳压器。该器件能够在320 mV的压差下提供500 mA的输出电流。专为电池供电系统设计，其30 μA的低静态电流使其成为理想之选。
商品特性
- 低噪声至24 μV_RMS（带宽 = 10 Hz至100 kHz）
- 500 mA电流输出能力
- 低静态电流：30 μA
- 宽输入电压范围，最高可达20 V
- 内部电路可低至2.3 V工作
- 2.5%的输出电压精度（全温度和负载范围内）
- 低压差：320 mV
- 极低的关断电流：<1 μA
- 无需保护二极管
- 固定输出电压：3.3 V
- 可调版本，输出电压范围为1.22 V至20 V
- 使用≥3.3 μF输出电容时稳定
- 使用铝、钽或陶瓷输出电容时稳定
- 反极性保护
- 无反向电流
- 过流和过温保护
- PG-DSO-8外露焊盘和PG-TSON-10外露焊盘封装
- 适合作为后置稳压器应用于汽车电子
- 绿色产品（符合RoHS标准）
- 通过AEC认证
