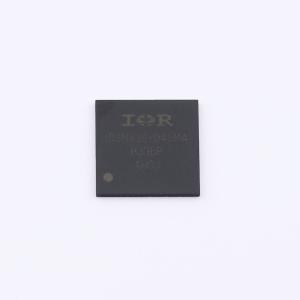

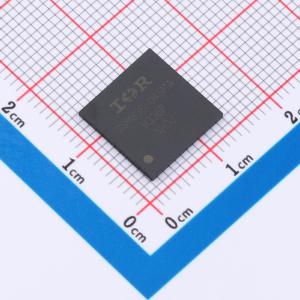

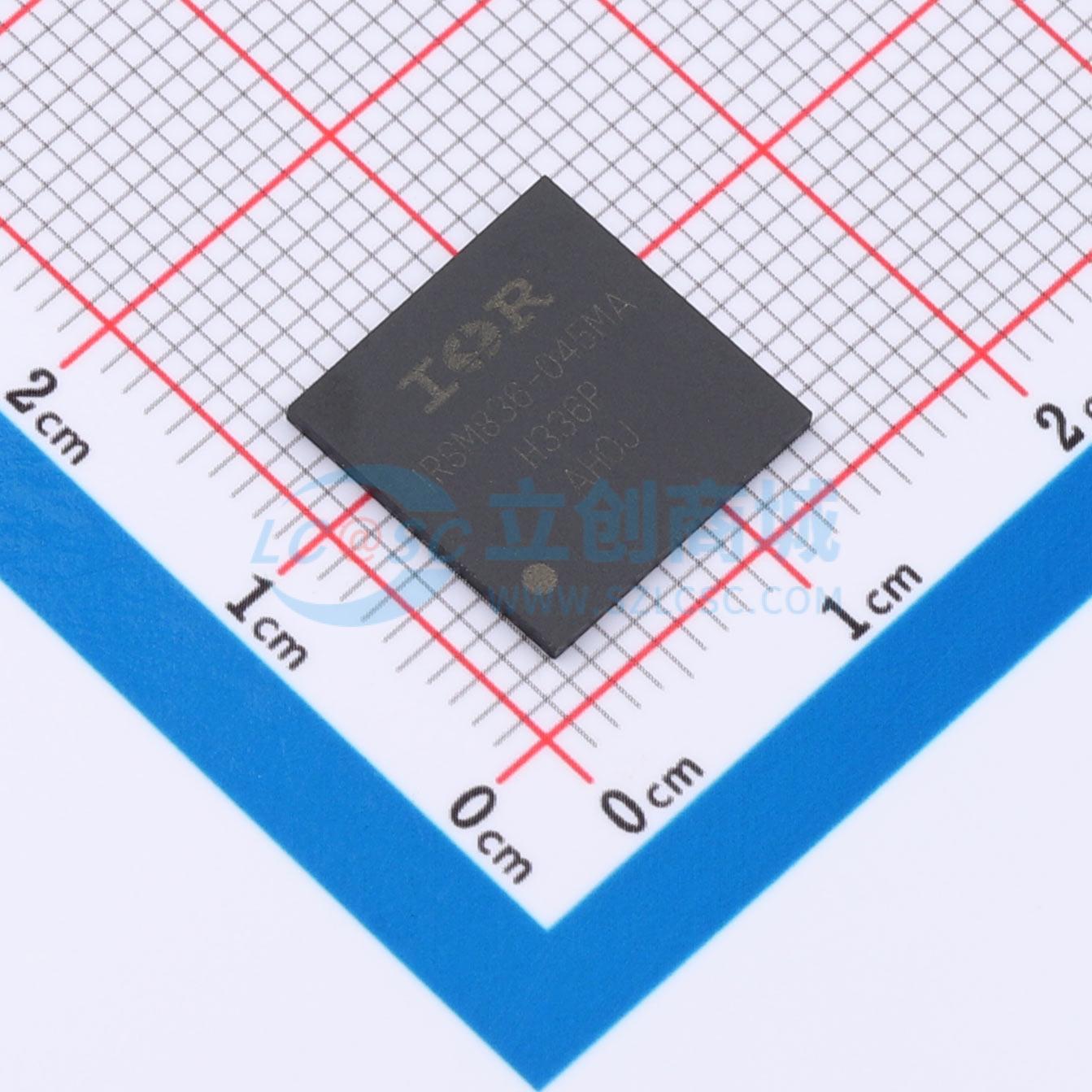

IRSM836-045MA
适用于小型家电电机驱动应用的集成功率模块，采用TrenchMOSFET技术，具备故障报告和欠压锁定功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRSM836-045MA
- 商品编号
- C538430
- 商品封装
- PQFN-36L-EP(12x12)
- 包装方式
- 托盘
- 商品毛重
- 48.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 过流保护 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 4A | |
| 工作温度 | -40℃~+150℃ |
商品概述
IRSM836 - 045MA是一款4A、500V的集成功率模块（IPM），专为先进的家电电机驱动应用而设计，如节能风扇和水泵。国际整流器公司（IR）的技术在一个隔离封装中提供了一种极其紧凑、高性能的交流电机驱动器。这款先进的IPM在小型PQFN封装中结合了IR的低RDS（on）沟槽MOSFET技术和行业基准的三相高压耐用驱动器。该表面贴装封装仅12x12mm，具有集成自举功能，其紧凑的尺寸使其适用于空间受限的应用。集成过流保护、故障报告和欠压锁定功能提供了高水平的保护和故障安全操作。IRSM836 - 045MA无需散热片即可工作。
商品特性
- 集成栅极驱动器和自举功能
- 用于支路分流电流检测的开源
- 保护关断引脚
- 低RDS（on）沟槽FREDFET
- 所有通道的欠压锁定
- 所有通道的匹配传播延迟
- 针对损耗和电磁干扰权衡优化的dV/dt
- 3.3V施密特触发有源高输入逻辑
- 交叉导通防止逻辑
- 电机功率范围可达~130W，无需散热片
- 最小隔离1500VRMS
- 所有部件编号均为无铅
应用领域
- 节能风扇
- 水泵
