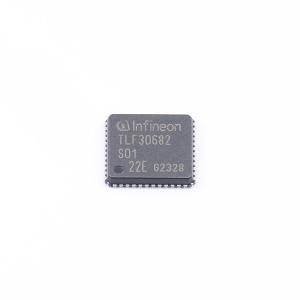

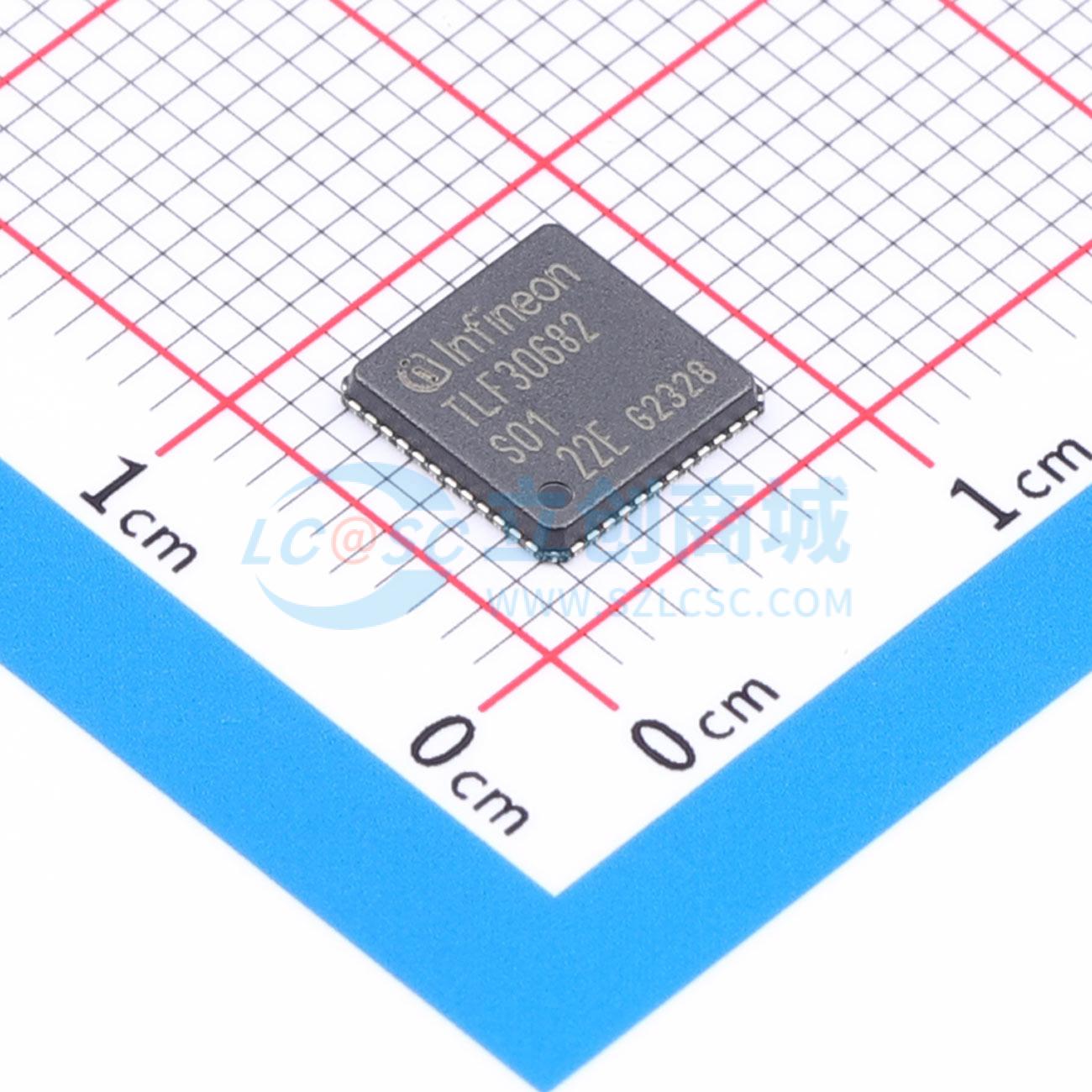

TLF30682QVS01
多路输出电源管理IC
- 描述
- OPTIREG™ PMIC TLF30682QVS01 是一款专为汽车应用设计的多路输出电源管理IC (PMIC)。该设备包括一个电池连接的降压调节器 (Buck1),提供3.3V到外部负载和两个低压后调节器。第一个后调节器 (Buck2) 是一个降压调节器,提供1.25V输出电压。第二个后调节器 (Boost1) 提供5.0V输出电压,用于供电一个或两个CAN收发器。此外,还包括电压监测、窗口看门狗和16位SPI接口等功能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLF30682QVS01
- 商品编号
- C540201
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
参数完善中
商品概述
OPTIREG电源管理集成电路（PMIC）TLF30682QVS01是一款用于汽车应用的多输出电源管理集成电路。该器件包含一个连接电池的降压稳压器（Buck1），为外部负载和两个低压后置稳压器提供3.3 V电压。第一个后置稳压器（Buck2）是一个降压稳压器，提供1.25 V的输出电压。第二个后置稳压器（Boost1）提供5.0 V的输出电压，旨在为一个或两个CAN收发器供电。 TLF30682QVS01支持与微控制器进行16位SPI通信。SPI命令支持从器件读取状态信息，并控制诸如PWM同步和电源稳压器控制等功能。 该器件的标称开关频率为2.2 MHz。开关频率可通过SPI进行选择，工作范围为1.8 MHz至2.5 MHz，步长为100 kHz。开关稳压器可与外部时钟信号同步。TLF30682可为系统中的其他DC/DC稳压器提供同步信号。 TLF30682QVS01提供两个带监测输入和使能输出的电压监测通道。这些监测通道可用于控制和监测外部电压稳压器。外部电压稳压器可以是LDO或DC/DC开关稳压器。
商品特性
- 为高级驾驶辅助系统（ADAS）应用优化的高效多轨电源芯片
- 降压预稳压器，适用于3.7 V至40 V（限时）的宽输入电压范围，总体功耗低，瞬态响应快。适合与陶瓷电容配合使用
- 用于产生第二输出电压的高效降压后置稳压器
- 输出电压为5 V的升压后置稳压器
- 对两个外部电压轨进行电压监测，包括使能信号
- 可配置窗口看门狗
- 16位SPI
- 绿色产品（符合RoHS标准）
应用领域
- 汽车应用
- 高级驾驶辅助系统（ADAS）
- 77 GHz雷达电子控制单元（ECU）
- 摄像头电子控制单元（ECU）
- 人机界面（HMI）应用
