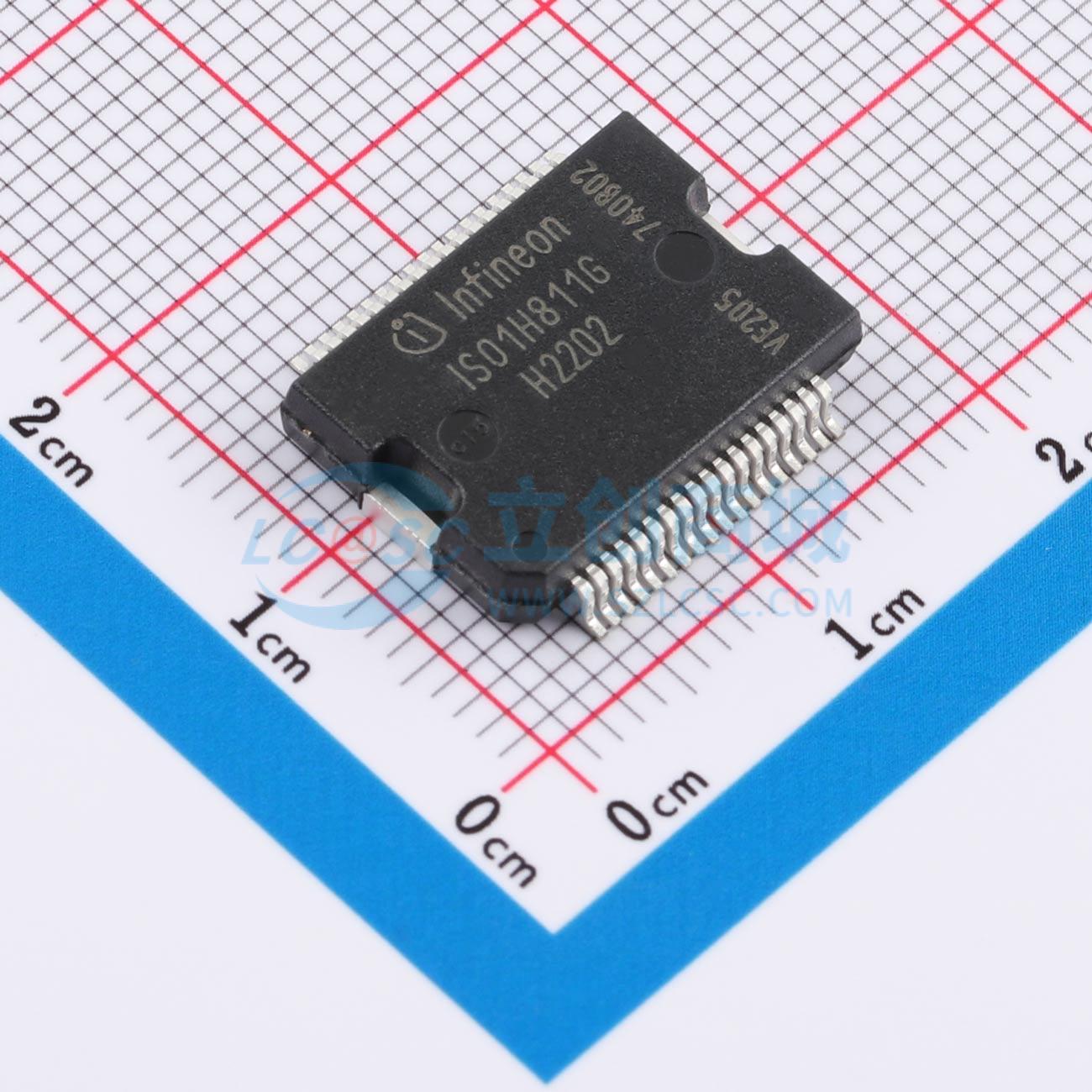

温馨提醒：图片仅供参考，商品以实物为准
ISO1H811G
电流隔离型，8通道高端开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO1H811G是一款采用PG-DSO-36封装的电气隔离式8位数据接口，提供8个完全受保护的高端功率开关，能够处理高达625 mA的电流。一个8位并行微控制器（μc）兼容接口允许将该集成电路（IC）直接连接到微控制器系统。输入接口还支持直接控制模式，并且设计为在3.3/5V CMOS兼容电平下工作
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ISO1H811G
- 商品编号
- C538440
- 商品封装
- DSO-36
- 包装方式
- 编带
- 商品毛重
- 1.208083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 625mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
ISO1H811G 是一种采用 PG-DSO-36 封装的8位数据接口，提供8个完全受保护的高侧功率开关，能够处理高达625毫安的电流。
8位并行微控制器兼容接口允许将IC直接连接到微控制器系统。输入接口还支持直接控制模式，并设计为与3.3/5V CMOS兼容电平一起工作。
输入端到输出端的数据传输通过集成的无芯变压器技术实现。
商品特性
- 接口 3.3/5V CMOS 操作兼容
- 并行接口
- 直接控制模式
- 高共模瞬态抗扰度
- 短路保护
- 内部最大电流限制
- 过载保护
- 过电压保护（包括负载突卸）
- 欠压关闭，带自动重启和迟滞
- 切换感性负载
- 共用输出禁用引脚
- 带重启的热关断
- 单独通道的热独立性
- 共用诊断输出
- ESD 保护
- GNDbb 和 Vbb 丢失保护
- 反向输出电压保护
- DIAG 信号的隔离返回路径
- Vbb 监控
- 符合 UL508 / RoHS 标准
应用领域
- 隔离开关用于工业应用（PLC）
- 所有类型的阻性、感性和容性负载
- 适用于24V直流应用的微控制器兼容电源开关
- 驱动线圈、继电器和电阻性负载的驱动器
