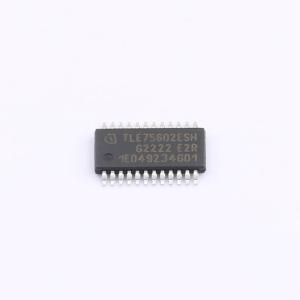

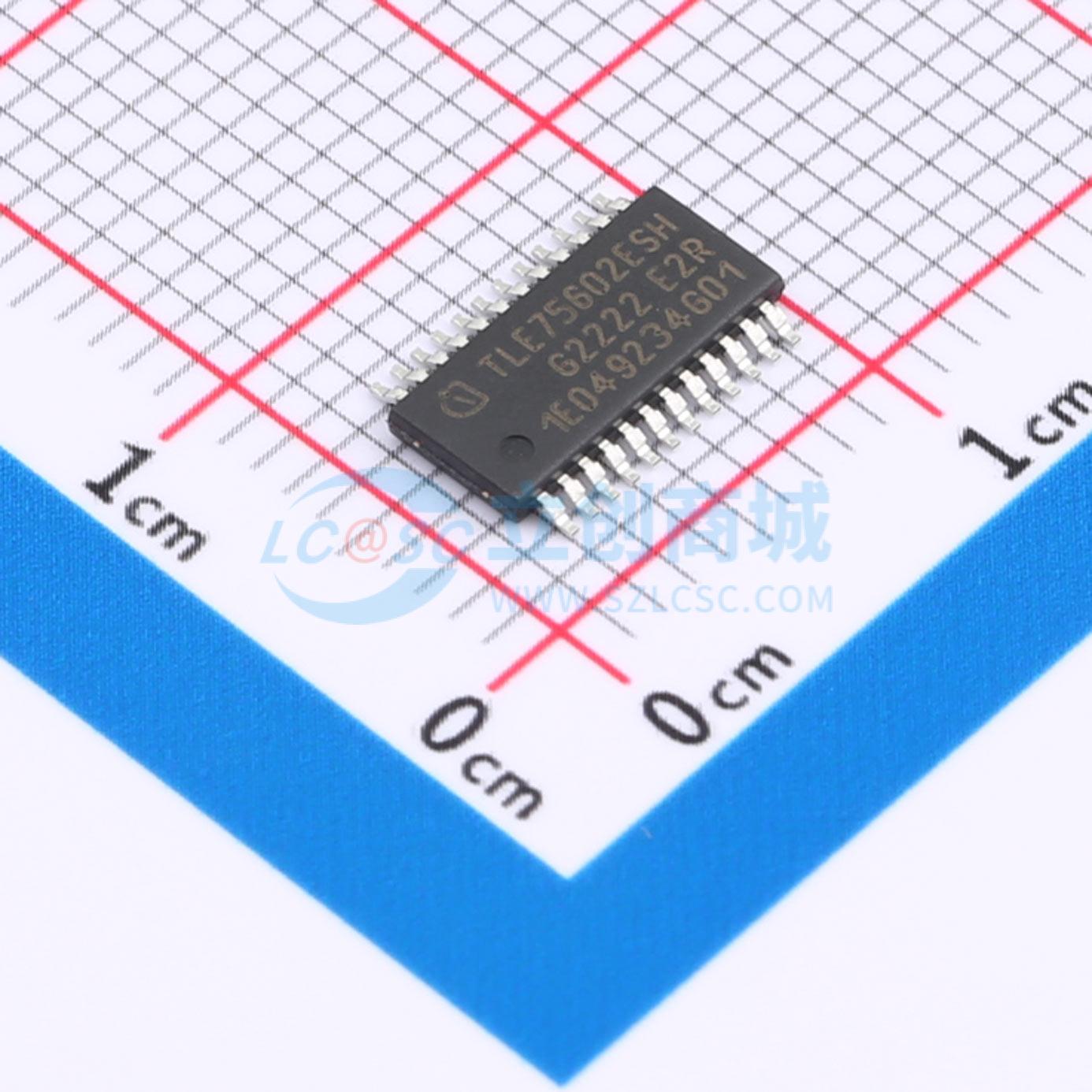

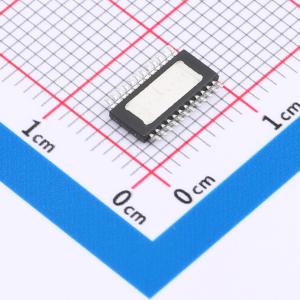

TLE75602-ESH

TLE75602-ESH是一款采用PG-TSDSO-24-21封装的八通道低边和高边功率开关，具备嵌入式保护功能。它专为汽车和工业应用中的继电器和LED控制而设计。 采用串行外设接口（SPI）对负载以及器件进行控制和诊断。对于直接控制和PWM，默认有两个输入引脚连接到两个输出端。额外或不同的输出端可由相同的输入引脚控制（可通过SPI编程）。 TLE75602-ESH是一款八通道低边和高边开关，具备嵌入式保护功能。输出级包含两个低边开关和六个自动配置的高边或低边开关（在TJ = 25℃时，典型RDS(ON)为1 Ω）。自动配置开关只需相应连接负载，即可用于高边或低边配置。保护和诊断功能会自动适应硬件配置。从高边驱动负载可实现导通状态下的开路负载诊断。 采用16位串行外设接口（SPI）对器件和负载进行控制和诊断。SPI接口具备菊花链功能，可通过使用相同数量的微控制器引脚，将多个器件（包括8位SPI器件）组合在一个SPI链中。 该器件专为低电源电压运行而设计，因此能够在低电池电压（Vs ≥ 3.0 V）下保持其状态。仅当存在数字电源时，SPI功能（包括对器件进行编程的功能）才可用。 TLE75602-ESH配备两个输入引脚，连接到两个可配置输出端，即使在没有数字电源电压的情况下也能对其进行控制。通过输入映射功能，可将输入引脚连接到不同的输出端，或将更多输出端分配给同一个输入引脚。在这种情况下，一个施加到输入引脚的信号可以控制更多通道。 在跛行回家模式（故障安全模式）下，输入引脚直接连接到通道2和3。当IDLE引脚为“低”时，可独立于数字电源电压的存在，使用输入引脚激活这两个通道。 该器件通过导通状态下的开路负载、关断状态下的开路负载（使用DIAG_OSM.OUTn位）和短路检测来提供负载诊断。对于关断状态下的开路负载检测，可通过SPI激活内部电流源IOL。 每个输出级都具备短路保护功能。在过载情况下，当达到过载检测电流IL(0vLn)时，受影响的通道会关闭，并可通过SPI重新激活。在跛行回家模式下运行时，连接到设置为“高”的输入引脚的通道在输出重启时间tRETRY(LH)过后会自动重启。每个通道都配备温度传感器，以保护器件免受过温影响。 功率晶体管由N沟道功率MOSFET构成，为自动配置通道配备一个中央电荷泵。输入为接地参考的TTL兼容输入。该器件采用智能功率技术进行单片集成。

• 用于控制和诊断的16位串行外设接口
• 具备菊花链功能
• SPI还与8位SPI器件兼容
• 2个具备输入映射功能的CMOS兼容并行输入引脚
• 具备低至VS = 3.0 V的启动能力（支持LV124）
• 数字电源电压范围与3.3 V和5 V微控制器兼容
• 灯泡浪涌模式（BIM），用于驱动2 W灯具和电子负载
• 两个内部PWM发生器，用于减轻微控制器负担
• 极低的静态电流（使用IDLE引脚时）
• 跛行回家模式（使用IDLE和IN引脚时）
• 绿色产品（符合RoHS标准）
• 通过AEC认证
• VS端无需外部元件即可实现反接电池保护
• 接地和电池短路保护
• 欠压条件下的稳定性能（“扩展运行的较低电源电压范围”）
• 过流锁存关断
• 热关断锁存关断
• 过压保护
• 接地丢失保护
• 电池丢失保护
• 静电放电（ESD）保护
• 通过SPI寄存器锁存诊断信息
• 导通状态下的过载检测
• 使用输出状态监测功能进行关断状态下的开路负载检测
• 输出状态监测器
• 输入状态监测器
• 导通状态下的开路负载检测
• 跛行回家模式下通过输入引脚实现故障安全激活
• 具备菊花链功能的SPI
• 低电池电压（启动）下的安全运行
• 2 W灯具、两个通道并联模式下的5 W灯具以及增强的容性负载驱动能力（灯泡浪涌模式）
• 两个独立的内部PWM发生器，用于驱动如LED等负载

• 用于汽车或工业应用（如照明、加热、电机驱动、能源和电力分配）中12V系统的低边和高边开关
• 专为驱动继电器、LED和电机而设计。
