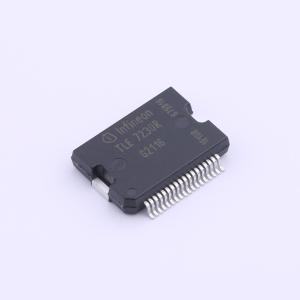

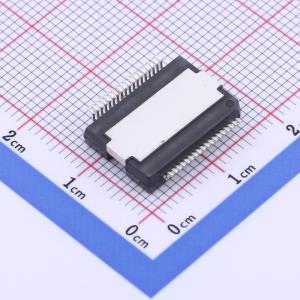

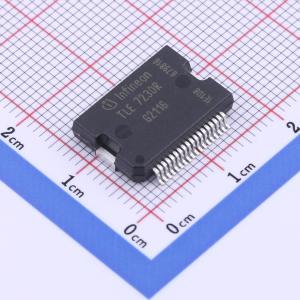

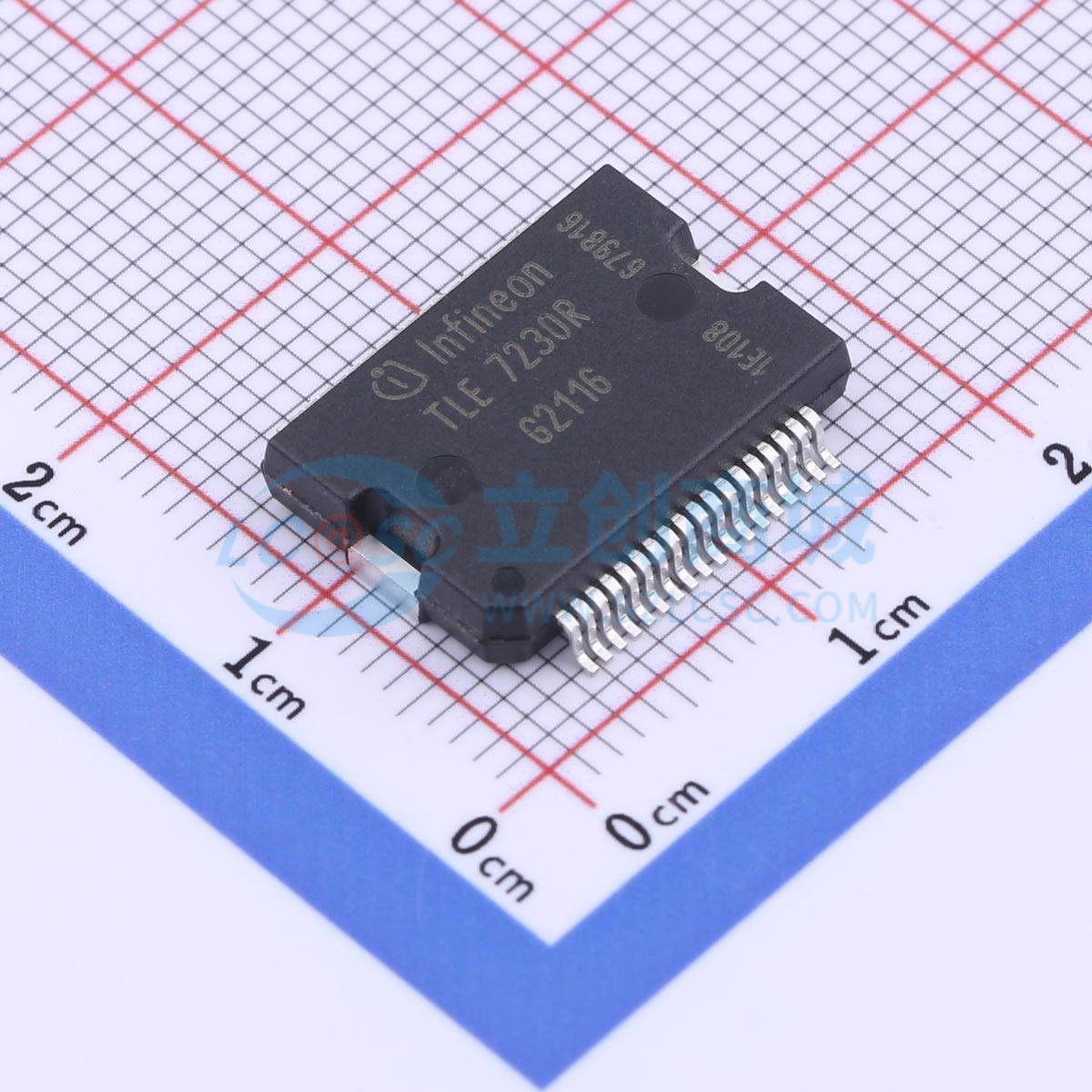

TLE7230R
智能八通道低边开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款采用智能功率技术 (SPT) 的八路低侧开关，带有串行外设接口 (SPI) 和八个开漏 DMOS 输出级。它受嵌入式保护功能保护，专为汽车和工业应用而设计。输出级通过 SPI 接口控制。此外，四个通道可并行控制，用于 PWM 应用。这些特性使其特别适用于发动机管理和车身系统。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE7230R
- 商品编号
- C539992
- 商品封装
- BSSOP-36-EP-11mm
- 包装方式
- 编带
- 商品毛重
- 2.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 低电平有效；高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1A | |
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 800mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE 7230 R 是一款采用智能功率技术（SPT）的八路低边开关，具备串行外设接口（SPI）和八个开漏 DMOS 输出级。它受嵌入式保护功能的保护，专为汽车和工业应用而设计。输出级通过 SPI 接口进行控制。此外，四个通道可在 PWM 应用中并行控制。这些特性使 TLE 7230 R 特别适用于发动机管理和车身系统。 TLE 7230 R 是一款八路低边功率开关，带有串行外设接口（SPI），用于对 8 个功率 DMOS 开关进行控制和诊断反馈。功率晶体管具备过载（电流限制）、过温和过压（通过有源齐纳钳位）保护功能。诊断逻辑可识别故障状态，该状态可通过串行诊断输出（SO）读取。
商品特性
- 过载、短路保护
- 过温保护
- 过压保护
- 低静态电流 < 10μA
- 16 位 SPI（用于菊花链）
- 四个通道直接并行控制
- PWM 输入（解复用）
- 并行输入高电平或低电平有效可编程
- 可编程功能：布尔运算、过载行为、过温行为、开关时间
- 通用故障标志
- 数字端口与 5V 和 3.3V 微控制器兼容
- 静电放电（ESD）保护
- 具备完全反向电流能力，无闩锁效应
- 绿色产品（符合 RoHS 标准）
- 通过 AEC 认证
应用领域
- 与微控制器兼容的 8 通道低边开关
- 汽车和工业应用开关
- 螺线管、继电器和电阻性负载
