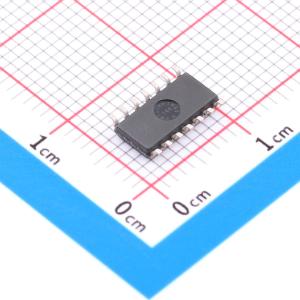

TLE7269G

双LIN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双独立LIN收发器，支持高达20kBaud传输速率。符合LIN规范1.3、2.0和2.1及SAE J2602标准。具有高ESD鲁棒性、低电磁辐射、高抗干扰能力、低功耗睡眠模式等功能。
品牌名称: Infineon(英飞凌)
商品型号: TLE7269G
商品编号: C540024
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.293821克(g)

商品参数

商品概述

TLE7269G是一款用于本地互联网络（LIN）的收发器，集成了唤醒和保护功能。它专为使用2.4 kBaud至20 kBaud数据传输速率的车载网络而设计。TLE7269G在LIN网络内的协议控制器和物理总线之间充当总线驱动器。TLE7269G符合所有LIN标准，且工作电源范围宽，可用于所有汽车应用。 TLE7269G内部的一个单片电路上集成了两个独立的LIN收发器。两个收发器都提供不同的操作模式和独立的INH输出，用于控制外部电路，如电压调节器。在睡眠模式下，两个集成的LIN收发器的静态电流消耗小于10 mA，同时两个收发器仍能通过LIN总线通信或本地唤醒输入唤醒。BUS引脚上极低的泄漏电流使TLE7269G特别适用于部分供电网络，并满足LIN网络的低静态电流要求。基于英飞凌智能功率技术SPT，TLE7269G具有出色的ESD鲁棒性和极高的电磁抗扰度（EMI）。TLE7269G在很宽的频率范围内且与电池电压无关的情况下，能达到极低的电磁辐射（EME）水平。英飞凌智能功率技术SPT允许双极和CMOS控制电路与DMOS功率器件在同一单片电路上共存。TLE7269G和英飞凌SPT技术均通过AEC认证，适用于承受汽车环境的恶劣条件。

商品特性

两个独立的LIN收发器，传输速率高达20 kBaud
引脚与单LIN收发器兼容（如TLE7259 - 3GE）
符合LIN规范1.3、2.0、2.1和SAE J2602
极高的ESD鲁棒性，根据IEC61000 - 4 - 2标准可达±8 kV
针对低电磁辐射（EME）进行优化
针对高抗电磁干扰（EMI）能力进行优化
睡眠模式下具有唤醒功能，电流消耗极低
唤醒禁用功能下可检测唤醒源
BUS输出端泄漏电流极低
用于电压调节器的控制输出
数字I/O电平与3.3 V和5 V微控制器兼容
总线对VBAT短路保护和总线对GND短路处理
过温保护和欠压保护
闪光模式和低斜率模式
绿色产品（符合RoHS标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	通讯模式	-
	驱动器数	2
	接收器数	2
	工作电压	7V~27V

	属性	参数值
	数据速率	20Kbps
	接收器滞后	-
	工作温度	-40℃~+150℃
	工作电流	5mA
	静态电流	12uA
	静电保护	±8kV
