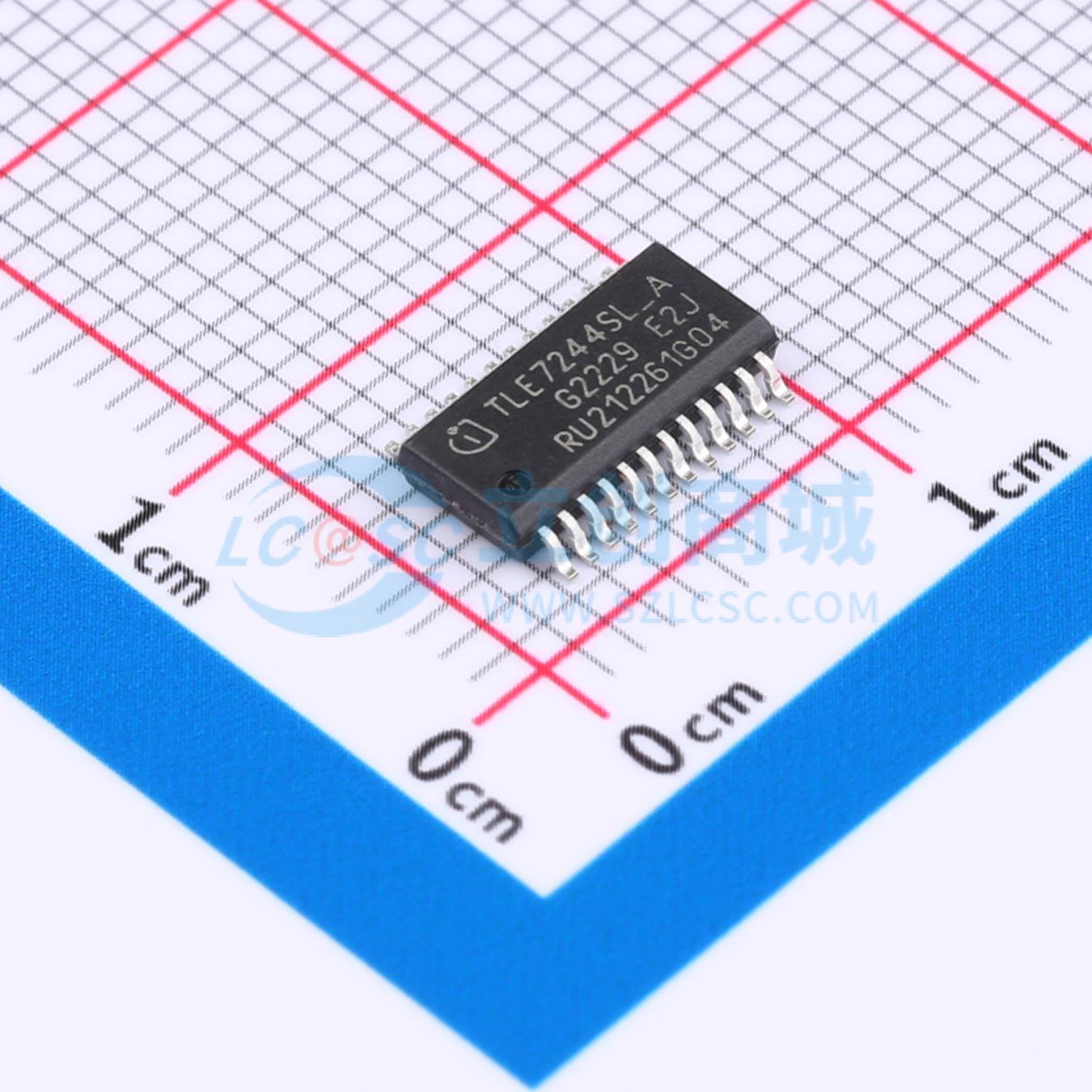

温馨提醒：图片仅供参考，商品以实物为准

TLE7244SL

8通道受保护低侧继电器开关SPI驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是八通道低侧开关，采用PG-SSOP-24-7封装，提供嵌入式保护功能。特别设计用于汽车应用中的继电器驱动。利用串行外设接口（SPI）对设备和负载进行控制和诊断。
品牌名称: Infineon(英飞凌)
商品型号: TLE7244SL
商品编号: C540004
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

SPIDER - TLE7244SL 是一款八通道低压侧继电器开关，采用 PG-SSOP-24-7 封装，提供嵌入式保护功能。它特别设计用于汽车应用中的继电器驱动。该设备利用串行外设接口（SPI）进行控制和负载诊断。功率晶体管由N沟道垂直功率MOSFET构成。

SPIDER - TLE7244SL 配备了四个输入引脚，这些引脚可以单独路由到其专用通道的输出控制，从而在设计和PCB布局上提供了灵活性。输入多路复用器通过SPI控制。有一个专用的跛行回家引脚LHI，它提供了将输入引脚作为四个输出的专用驱动器的简单使用方式。

该设备提供了负载的全面诊断，包括开路和短路检测。SPI诊断位指示可能发生的锁存故障条件。每个输出级都受到短路保护。在过载情况下，受影响的通道会关闭。每个通道都有温度传感器，以防止过温情况下的设备损坏。

该设备由两条电源线供电。模拟电源支持5V，而数字电源则在3.0V至5.5V的广泛电压范围内具有非常高的灵活性。输入为地参考CMOS兼容。该设备单片集成于智能功率技术中。

在PCB布局改进方面，所有输出引脚位于设备的一侧。另一侧则集成了与微控制器连接的信号。
