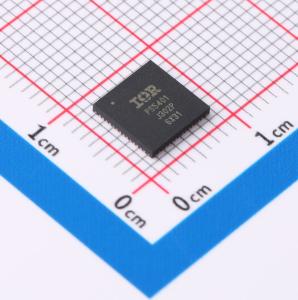

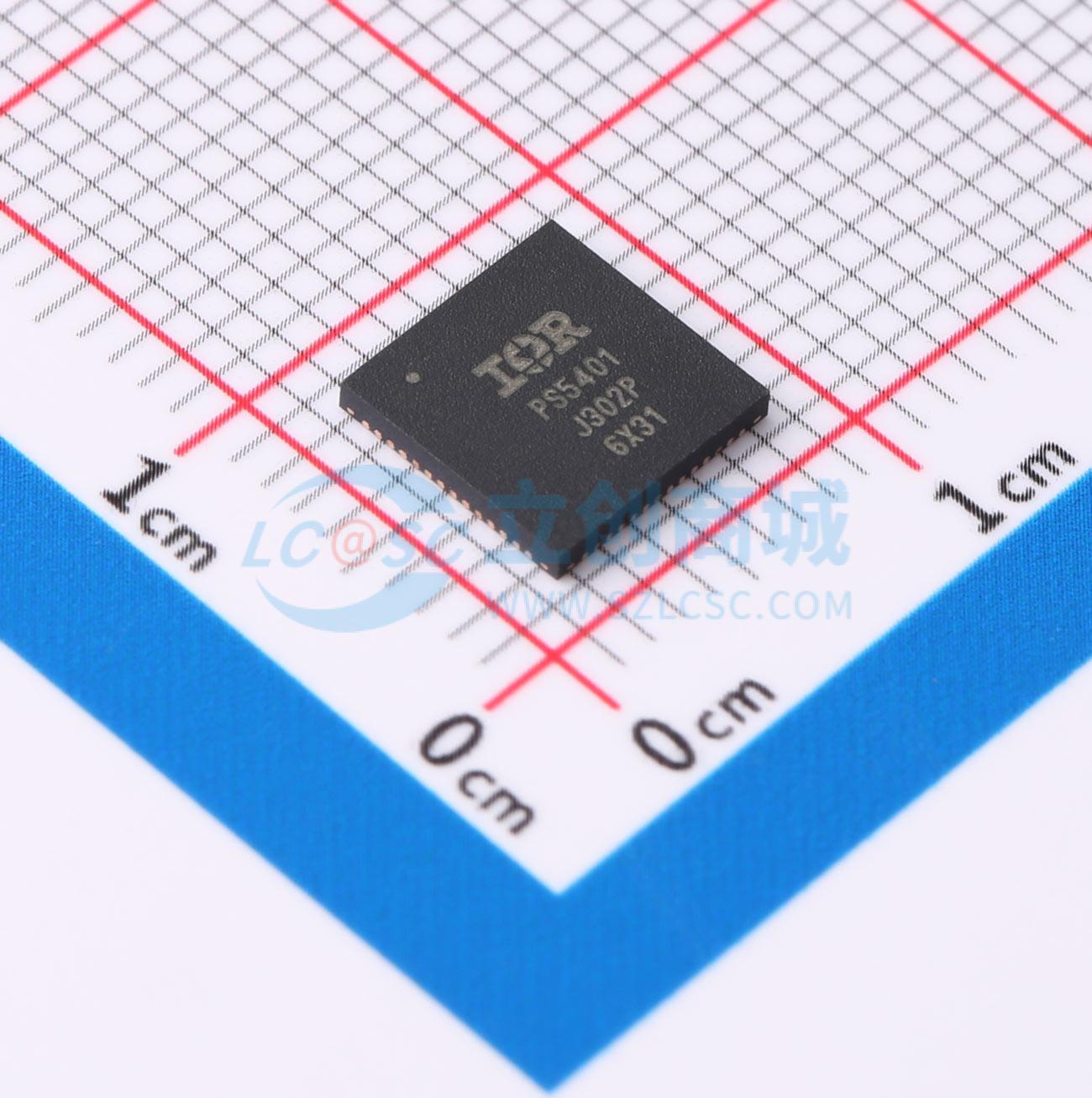

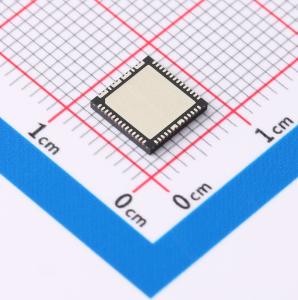

IRPS5401MTRPBF

IRPS5401是一款完整的电源管理单元，可为处理器、FPGA及其他多轨电源系统提供多达5路输出电压。四个高效可配置开关稳压器和一个源/灌线性稳压器可提供典型的轨电压，如核心电压、内存电压和I/O电压。 集成的精确电流、电压和温度感应功能，可通过I2C/PMBus实现遥测和故障报告。 IRPS5401开关稳压器采用固定频率模拟电流模式控制，因此无需外部补偿。 IRPS5401具有高度灵活性。开关稳压器A和B的输出电流各为2A。开关稳压器C和D的输出电流各为4A，也可组合使用以提供8A的输出电流。此外，开关稳压器A可配置为使用外部IR MOSFET功率级，以提供高达50A或更高的输出电流。

• 完整电源系统，包含5路集成输出
• 4A、4A、2A和2A开关稳压器
• 500mA源/灌线性稳压器
• 单轨工作，输入范围5.5V至12V；输出A - D的范围为0.25V至5.1V，LDO的输出范围为0.5V至3.6V
• 允许组合输出和/或使用外部IR MOSFET功率级，将输出电流提高至高达50A
• 模拟电流模式控制，无需外部补偿
• 开关稳压器A采用差分电压感应，以实现更高精度
• 带集成电平转换器的I2C / PMBus
• 先进的时序控制
• 包含74条命令的广泛PMBus命令集
• 集成电流感应和完整遥测功能，包括电压、电流、温度和故障信息
• 额定工作结温范围为 - 40℃至 + 125℃
• 无铅、符合RoHS6标准，7x7mm、56引脚、0.4mm间距QFN封装

• 高密度ASIC、FPGA和CPU多轨系统
• 嵌入式计算系统
• 通信和存储系统
