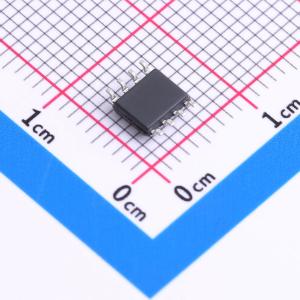

AUIR3241STR
低静态电流背对背MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AUIR3241S 是一款适用于背对背拓扑结构的高端 MOSFET 驱动器，主要用于背对背开关。其特点是在开启和关断状态下均具有极低的静态电流。AUIR3241S 集成了一个使用外部电感的升压型 DC/DC 转换器和一个栅极驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- AUIR3241STR
- 商品编号
- C533197
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.174498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 3V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6us | |
| 下降时间(tf) | 6us | |
| 特性 | 欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输入高电平(VIH) | 2.5V~5.5V | |
| 输入低电平(VIL) | 0V~800mV |
商品概述
AUIR3241S是一款用于背对背拓扑结构的高端MOSFET驱动器，适用于背对背开关。它在导通和关断状态下均具有极低的静态电流。AUIR3241S由一个使用外部电感的升压DC/DC转换器和一个栅极驱动器组合而成。即使在低电池电压下，它也能驱动标准电平MOSFET。输入信号控制栅极电压。AUIR3241S集成了欠压锁定保护功能，以防止MOSFET工作在线性模式。 AUIR3241S的拓扑结构是一个工作在电流模式下的升压DC/DC转换器。无论输入电平如何，只要AUIR3241S通电，DC/DC转换器就会开始工作。 当栅极电压低于Vout阈值时，K1导通。当Rs引脚电压达到Vrs_th时，K1关断，电感通过D对Out电容充电。在达到Vrs_th后的Toff期间，系统无法重启。为了在电源端实现低静态电流，只有当Out和Vcc之间的电压差低于Vout_th时，DC/DC转换器才会重启。要关断功率MOSFET，输入信号必须为低电平。此时，K2关断，K3将栅极与源极短路。
商品特性
- 导通和关断状态下静态电流极低
- 背对背配置
- 集成二极管的升压转换器
- 标准电平栅极电压
- 输入高电平有效，与3.3V兼容
- 带诊断功能的欠压锁定
- 宽工作电压范围3 - 36V
- 接地丢失保护
- 无铅、无卤，符合RoHS标准
应用领域
- 启停板网稳压器的电源开关
- 电池开关
