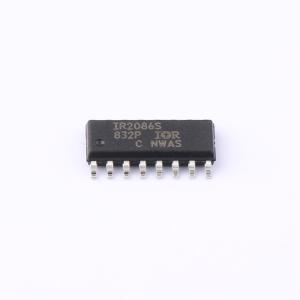

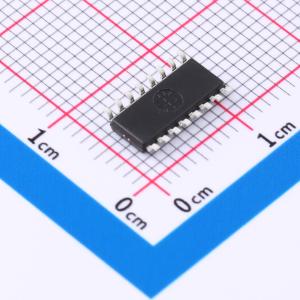

IR2086STRPBF

高速、100V、自振荡50%占空比全桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR2086S(PbF)是一款自振荡全桥控制器及驱动器IC，占空比为50%，非常适合用于36V - 75V全桥直流母线转换器。死区时间可通过合理选择CT来控制，范围为50至200纳秒。内部软启动功能在上电时增加脉冲宽度，并在整个启动周期内保持高低端输出的脉冲宽度相等
品牌名称: Infineon(英飞凌)
商品型号: IR2086STRPBF
商品编号: C537540
商品封装: DSO-16
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

IR2086S(PbF)是一款占空比为50%的自振荡全桥控制器及驱动IC，非常适合用于36V - 75V全桥直流母线转换器。死区时间可通过合理选择CT进行控制，范围为50至200纳秒。内部软启动功能在通电时增加脉冲宽度，并在整个启动周期内保持高低端输出的脉冲宽度相等。当Vcc低于7.5Vdc时，欠压锁定功能可防止器件工作。当Cs引脚电压超过200mV时，会触发过流关断。过流跳闸后，可通过调节外部电容来延迟重启时间，延迟时间范围为10微秒至1秒。

商品特性

简单的原边控制解决方案，可用于48V分布式系统的全桥直流母线转换器，减少元件数量和电路板空间。
频率和死区时间由两个外部元件设定
每通道最大输出频率500KHz，占空比50%
可调死区时间50纳秒至200纳秒
浮动通道设计，适用于最高+100Vdc的自举操作
高端和低端脉冲宽度匹配精度达+/-25纳秒
带可调打嗝周期的过流保护
欠压锁定和内部软启动
也提供无铅版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	灌电流(IOL)	1.2A
	拉电流(IOH)	1.2A

	属性	参数值
	工作电压	9.5V~15V
	上升时间(tr)	40ns
	下降时间(tf)	20ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
