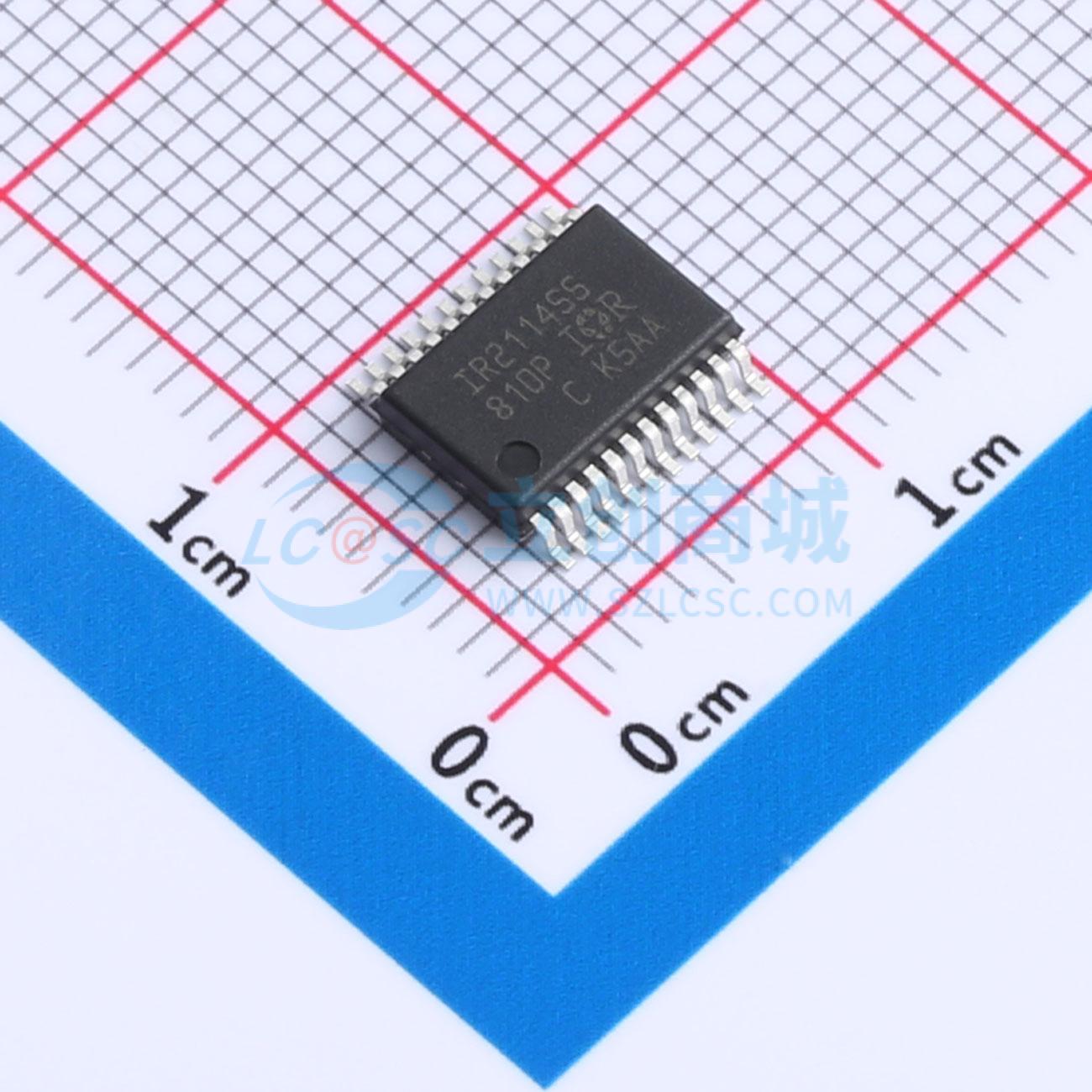

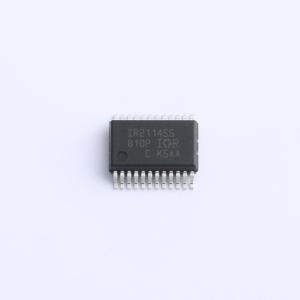

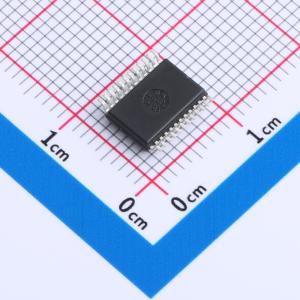

IR2114SSPBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR2114/IR2214 栅极驱动器系列适用于功率开关应用中驱动单个半桥。这些驱动器具备高栅极驱动能力（2 A 源电流、3 A 灌电流），且静态电流需求低，这使得它们能够在中功率系统中采用自举电源技术。这些驱动器通过功率晶体管去饱和检测实现全面的短路保护，并通过专用的软关断引脚平稳关断去饱和晶体管来处理所有半桥故障，从而防止过电压并减少电磁辐射
品牌名称: Infineon(英飞凌)
商品型号: IR2114SSPBF
商品编号: C537557
商品封装: SSOP-24-208mil
包装方式: 管装
商品毛重: 0.68克(g)

商品参数

	属性	参数值
	上升时间(tr)	24ns
	下降时间(tf)	7ns
	传播延迟 tpLH	440ns
	传播延迟 tpHL	440ns
	特性	欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	700uA

商品概述

IR2114/IR2214栅极驱动器系列适用于在功率开关应用中驱动单个半桥。这些驱动器具备高栅极驱动能力（2 A 源电流、3 A 灌电流），且静态电流低，可在中功率系统中采用自举电源技术。这些驱动器通过功率晶体管去饱和检测实现全面的短路保护，并通过专用软关断引脚平稳关断去饱和晶体管来处理所有半桥故障，从而防止过电压并降低电磁辐射。在多相系统中，IR2114/IR2214驱动器使用专用局域网（SY_FLT 和 FAULT/SD 信号）进行通信，以妥善处理相间短路。系统控制器可通过 3.3 V 兼容的 CMOS 输入/输出引脚（FAULT/SD）强制关断或读取器件故障状态。为提高信号对直流母线噪声的抗扰度，控制地和功率地使用专用引脚，同时还能实现低端发射极电流检测。浮动和低压电路中的欠压情况可独立处理。

商品特性

浮动通道耐压高达 600 V 或 1200 V
软过流关断
同步信号，可与其他相位同步关断
集成去饱和检测电路
两级导通输出，用于 di/dt 控制
独立的上拉/下拉输出驱动引脚
匹配的延迟输出
带滞回带的欠压锁定
无铅

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2200个/管，最小起订量 1 个)

个

起订量：1 个2200个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	2A
	工作电压	11.5V~20V
