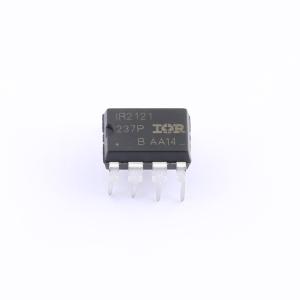

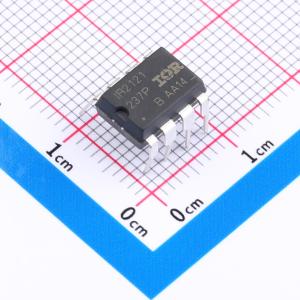

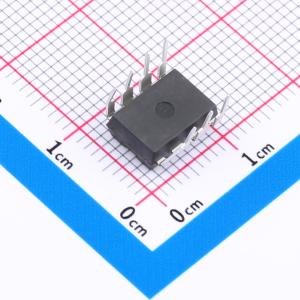

温馨提醒：图片仅供参考，商品以实物为准
IR2121PBF
IR2121PBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR2121PBF
- 商品编号
- C537561
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 3.3A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1.6A | |
| 工作电压 | 12V~18V | |
| 上升时间(tr) | 43ns | |
| 下降时间(tf) | 26ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
IR2121是一款高速功率MOSFET和IGBT驱动器，具备过流限制保护电路。抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持2.5V逻辑电平。输出驱动器采用高脉冲电流缓冲级设计，可将交叉导通降至最低。保护电路可检测被驱动功率晶体管的过流情况，并限制栅极驱动电压。逐周期关断功能由外部电容编程控制，该电容直接控制过流限制条件检测与锁存关断之间的时间间隔。输出可用于驱动低端配置的N沟道功率MOSFET或IGBT。
商品特性
- 栅极驱动电源范围为12至18V
- 欠压锁定
- 电流检测和限制环路，用于限制被驱动功率晶体管的电流
- 错误引脚指示故障状态并设置关断时间
- 输出与输入同相
- 兼容2.5V、5V和15V输入逻辑
- 也提供无铅版本
