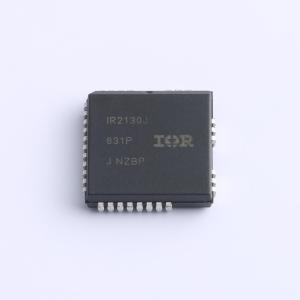

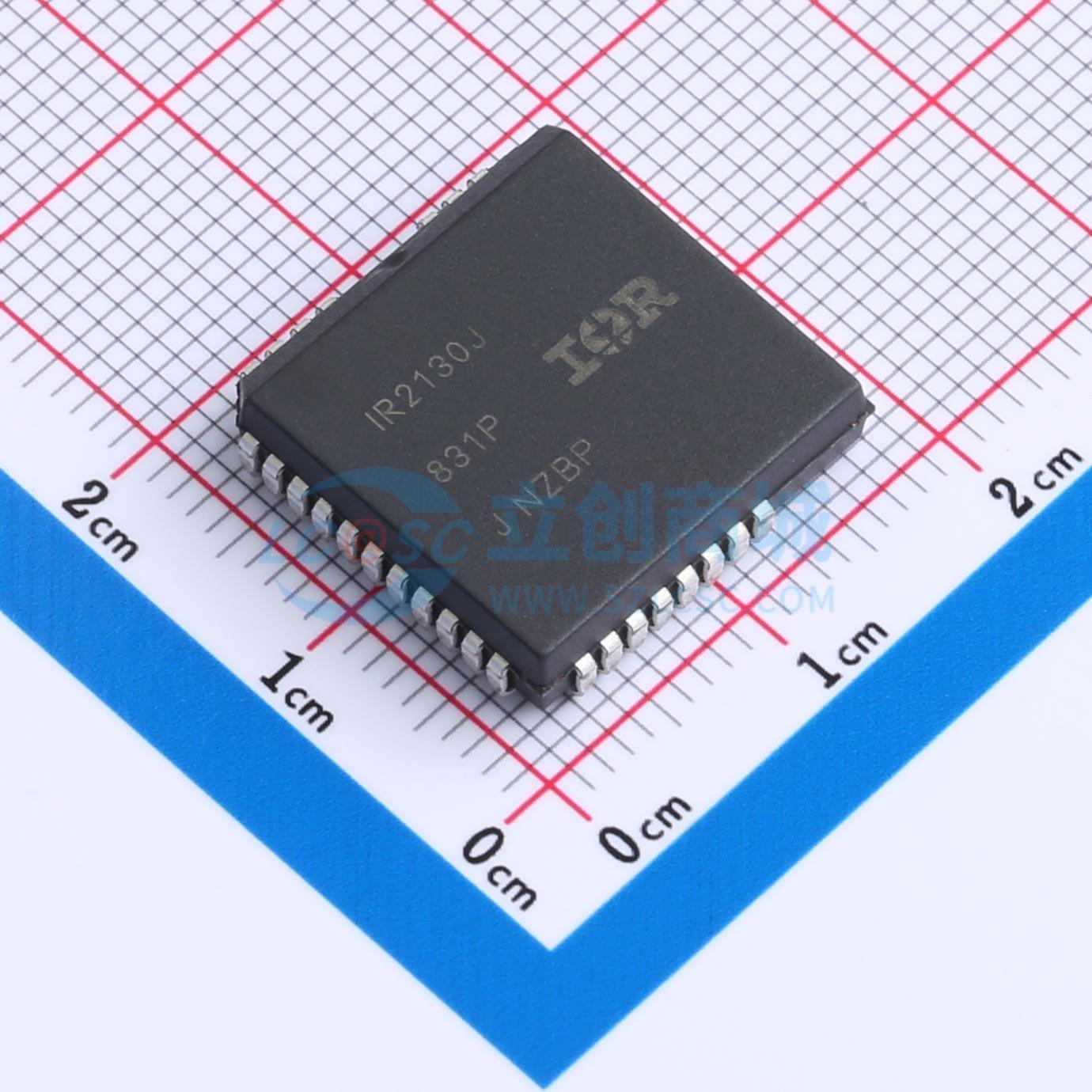

IR2130JPBF

三相桥式驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高压、高速功率 MOSFET 和 IGBT 驱动器，具有三个独立的高低侧参考输出通道。专有的 HVIC 技术实现了坚固耐用的单片结构。逻辑输入兼容CMOS 或 LSTTL 输出，逻辑电压低至 2.5V。接地参考运算放大器通过外部电流检测电阻提供桥电流的模拟反馈。该电阻还具有电流跳闸功能，可终止所有六个输出。开漏故障信号指示是否发生过流或欠压关断。输出驱动器具有高脉冲电流缓冲级，旨在最大限度地降低驱动器交叉传导。
品牌名称: Infineon(英飞凌)
商品型号: IR2130JPBF
商品编号: C537570
商品封装: PLCC-32(16.6x16.6)
包装方式: 管装
商品毛重: 3.7克(g)

商品参数

商品概述

IR2130/IR2132(J)(S)是一款高压、高速功率MOSFET和IGBT驱动器，具有三个独立的高端和低端参考输出通道。专利HVIC技术实现了坚固的单片结构。逻辑输入与CMOS或LSTTL输出兼容，最低可支持2.5V逻辑。一个接地参考运算放大器通过外部电流检测电阻提供桥电流的模拟反馈。一个电流跳闸功能也从该电阻获取信号，用于终止所有六个输出。一个漏极开路故障信号指示是否发生过流或欠压关断。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频下使用。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。

商品特性

浮动通道专为自举操作设计，在高达+600V时可完全正常工作，耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10至20V
所有通道均具备欠压锁定功能
过流关断功能可关闭所有六个驱动器
独立的半桥驱动器
所有通道的传播延迟匹配
与2.5V逻辑兼容
输出与输入反相
具备交叉导通预防逻辑
也提供无铅版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1134个/管，最小起订量 1 个)

个

起订量：1 个1134个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	6
	灌电流(IOL)	420mA
	拉电流(IOH)	200mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	80ns
	下降时间(tf)	35ns
	传播延迟 tpLH	675ns
	传播延迟 tpHL	425ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	3mA
