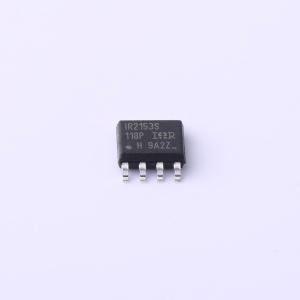

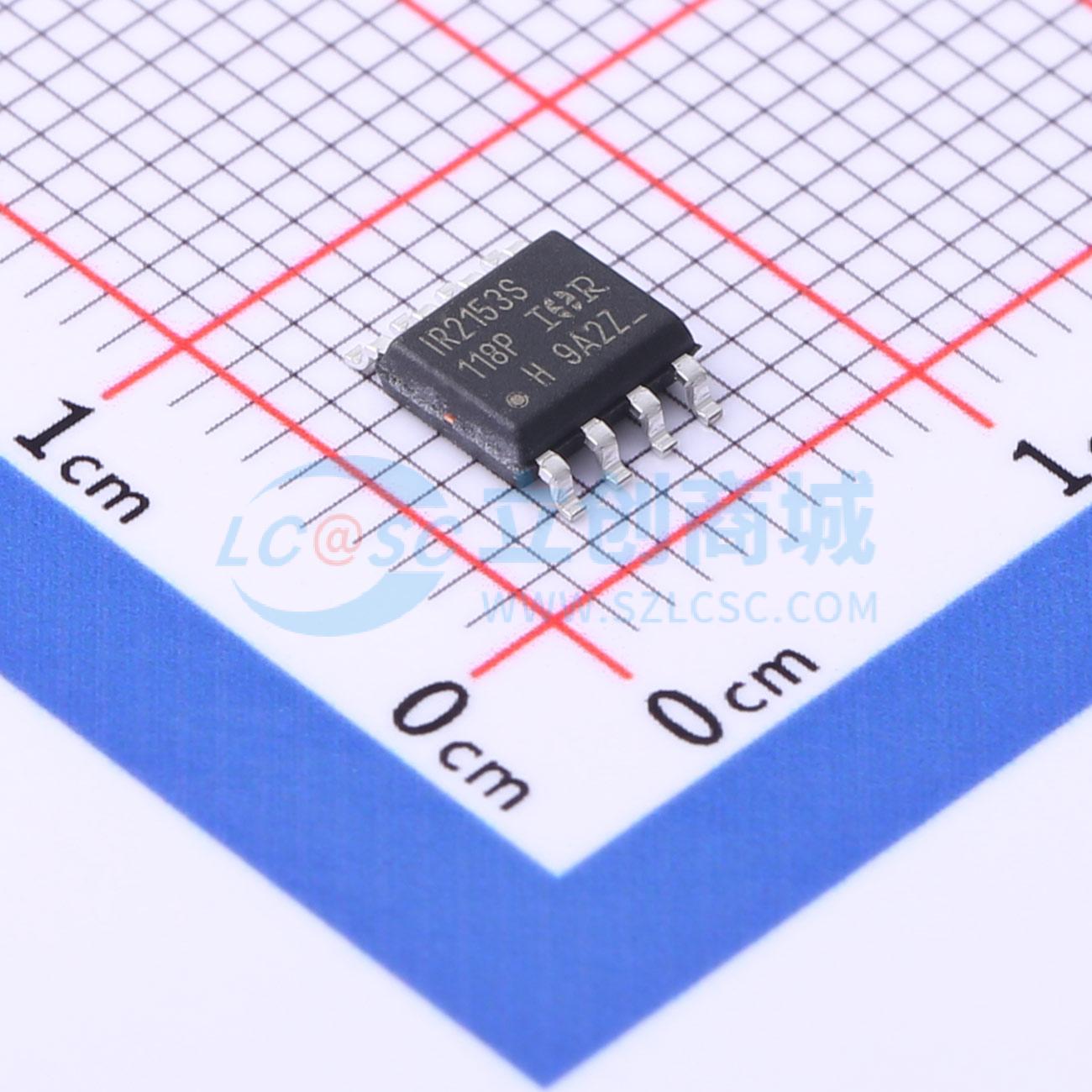

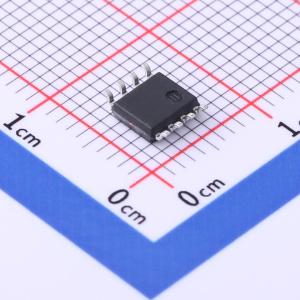

IR2153SPBF
自振荡半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR2153D(S) 是广受欢迎的 IR2155 和 IR2151 栅极驱动集成电路的改进版本，集成了一个高压半桥栅极驱动器，其前端振荡器类似于行业标准的 CMOS 555 定时器。与早期的集成电路相比，IR2153 功能更丰富，使用更便捷。CT 引脚被设计有关断功能，因此可以使用低压控制信号禁用两个栅极驱动器输出
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR2153SPBF
- 商品编号
- C537596
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 工作电压 | 10V~15.6V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 45ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500uA |
商品概述
IR2153D(S) 是广受欢迎的 IR2155 和 IR2151 栅极驱动 IC 的改进版本，它集成了高压半桥栅极驱动器，其前端振荡器类似于行业标准的 CMOS 555 定时器。与之前的 IC 相比，IR2153 功能更丰富，使用更便捷。CT 引脚设计了关断功能，可使用低压控制信号禁用两个栅极驱动器输出。此外，一旦 VCC 上的上升欠压锁定阈值达到，栅极驱动器输出脉冲宽度将保持一致，从而在启动时实现更稳定的频率与时间曲线。通过降低栅极驱动器的峰值 di/dt 以及将欠压锁定迟滞提高到 1V，显著提高了抗噪能力。最后，特别注重最大化器件的抗闩锁能力，并为所有引脚提供全面的 ESD 保护。
商品特性
- 集成 600V 半桥栅极驱动器
- Vcc 上有 15.6V 齐纳钳位
- 真正的微功耗启动
- 更精确的初始死区时间控制
- 低温度系数死区时间
- CT 引脚有关断功能（1/6 Vcc）
- 增加欠压锁定迟滞（1V）
- 低功耗电平转换电路
- 启动时 LO、HO 脉冲宽度恒定
- 更低的 di/dt 栅极驱动器，抗噪能力更强
- 低端输出与 RT 同相
- 内部 50nsec（典型值）自举二极管（IR2153D）
- 所有输入和输出具有出色的抗闩锁能力
- 所有引脚均有 ESD 保护
- 也提供无铅版本
