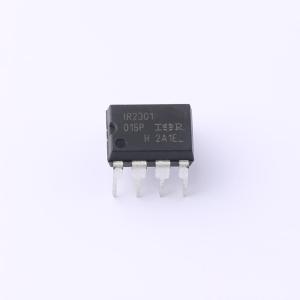

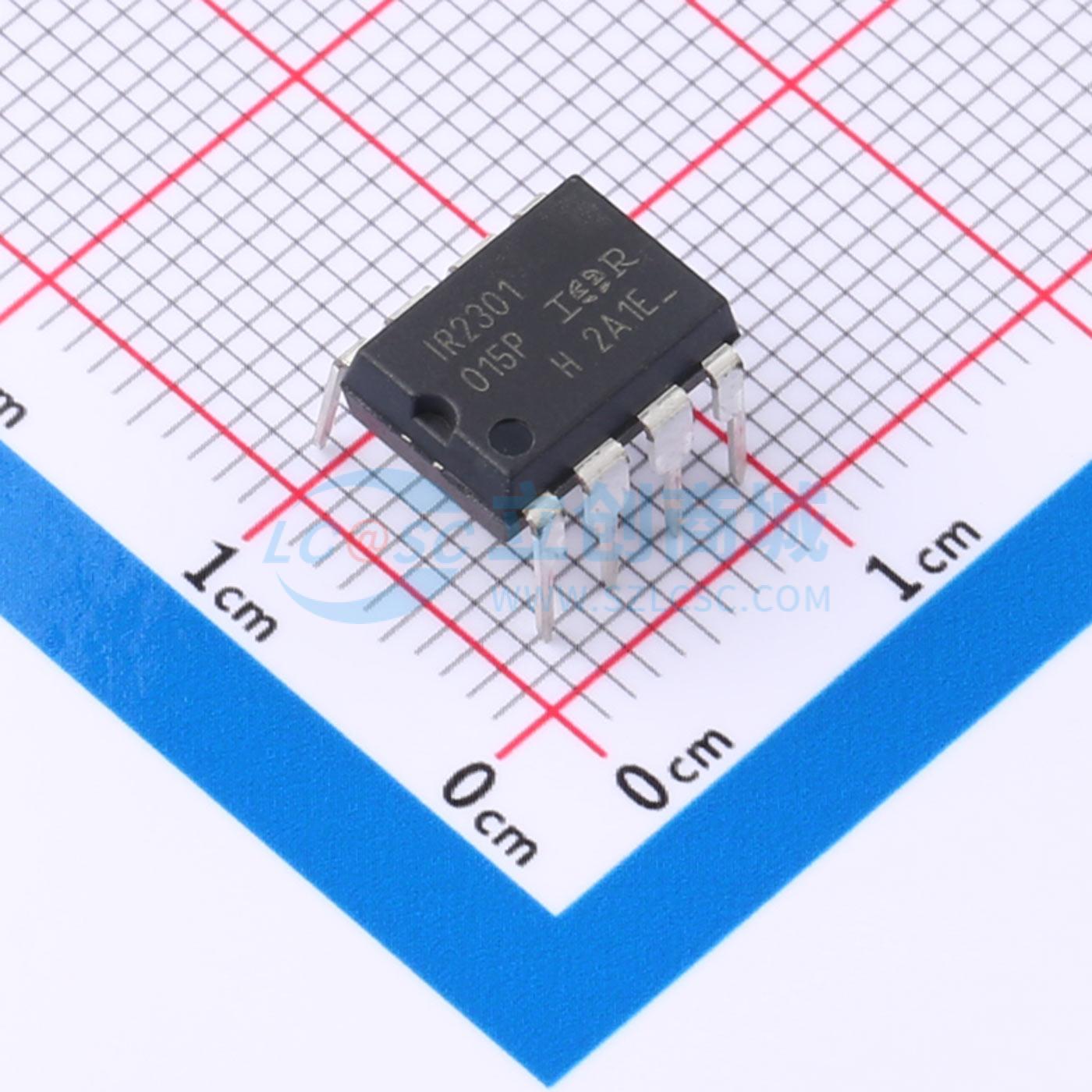

IR2301PBF

红外整流器高端和低端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR2301(S) 是高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专利 HVIC 和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3V
品牌名称: Infineon(英飞凌)
商品型号: IR2301PBF
商品编号: C537623
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.975克(g)

商品参数

商品概述

IR2301(S) 是高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专利 HVIC 和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，可低至 3.3V 逻辑。输出驱动器具有高脉冲电流缓冲级，旨在实现最小的驱动器交叉导通。浮动通道可用于驱动高端配置中的 N 沟道功率 MOSFET 或 IGBT，最高可工作在 600V。

商品特性

浮动通道专为自举操作设计，最高可全功能工作至 +600V
耐受负瞬态电压，抗 dV/dt 干扰
栅极驱动电源范围为 5 至 20V
双通道均具备欠压锁定功能
兼容 3.3V、5V 和 15V 输入逻辑
双通道的传播延迟匹配
逻辑地和功率地偏移 +/-5V
较低的 di/dt 栅极驱动器，具备更好的抗噪性
输出与输入同相
也提供无铅 (PbF) 版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/管，最小起订量 1 个)

个

起订量：1 个3000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	350mA
	拉电流(IOH)	200mA
	工作电压	5V~20V

	属性	参数值
	上升时间(tr)	130ns
	下降时间(tf)	50ns
	传播延迟 tpLH	220ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	120uA
