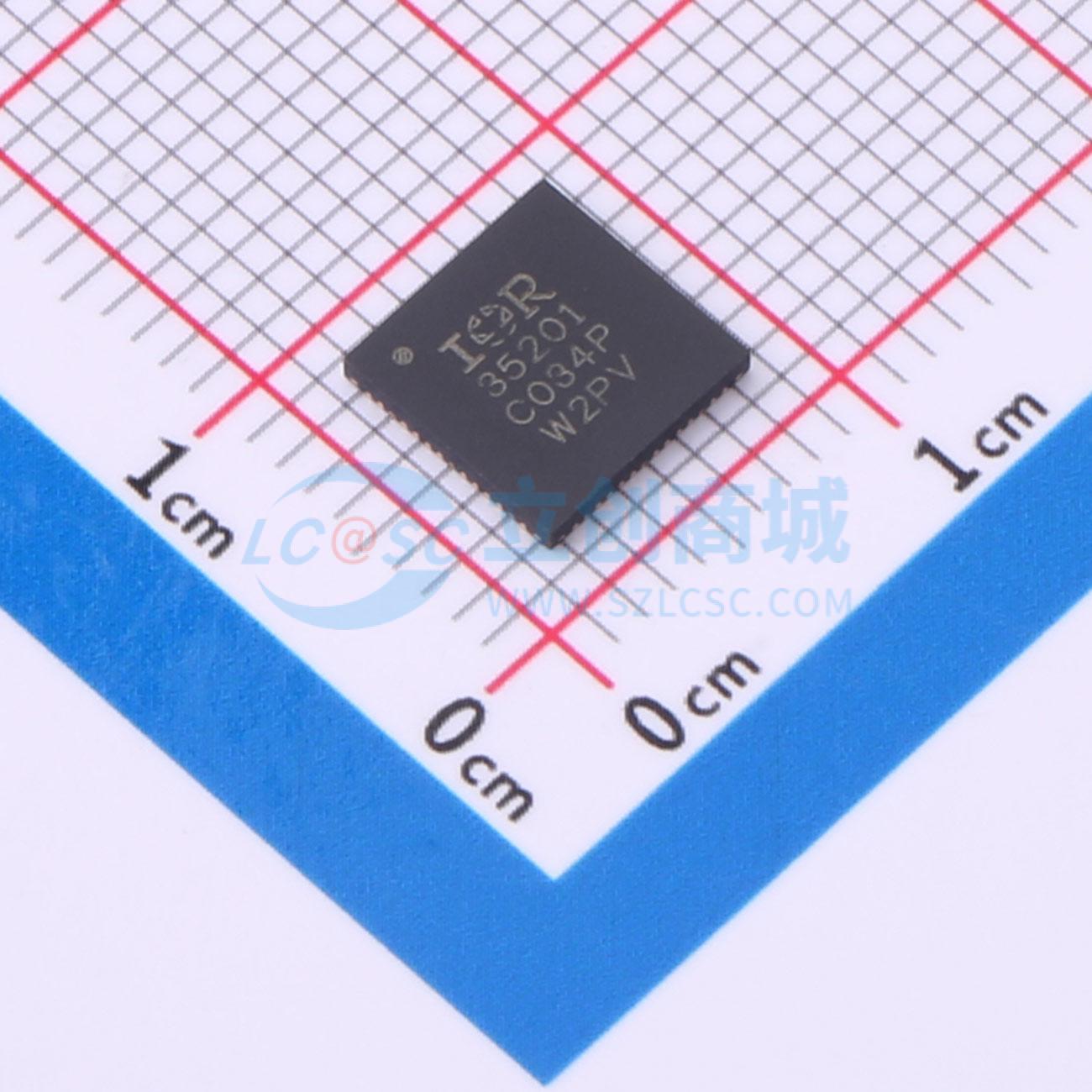

温馨提醒：图片仅供参考，商品以实物为准
IR35201MTRPBF
8+0/7+1/6+2双输出数字多相控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR35201是一款灵活的双环路数字多相PWM降压控制器,专为高精度CPU核心电压和DDR内存电压调节设计。支持多种电源管理功能,如动态相位控制、自动电源状态切换等。兼容Intel VR12、VR12.5、IMVP8和AMD SVI2标准。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR35201MTRPBF
- 商品编号
- C537647
- 商品封装
- QFN-56-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~3.63V | |
| 输出电压 | 250mV~3.04V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃ | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 外置 |
商品概述
超低静态功耗双输出8相（8+0/7+1/6+2）PWM控制器 支持VR12 Rev 1.7、VR12.5 Rev 1.5、IMVP8 Rev 1.2、AMD SVI2和内存VR模式 每相开关频率从194KHz到2MHz，分56档调节 IR效率优化特性，包括动态相位控制和自动功率状态切换 轻载时可进行可编程的1相或2相操作，极轻载时可进行有源二极管仿真 双环路均采用IR自适应瞬态算法（ATA），可减少输出大容量电容并降低系统成本 具备自动相位检测和PID系数自动缩放功能 故障保护：过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）、CAT_FLT I2C/SMBus/PMBus系统接口，用于双环路温度、电压、电流和功率遥测数据的报告 集成电荷泵的多次编程（MTP）功能，便于进行非易失性编程 与3.3V三态驱动器兼容 +3.3V电源电压；环境工作温度范围为-40℃至85℃；结温范围为-40℃至125℃ 无铅、符合RoHS标准，7x7mm 56引脚、0.4mm间距QFN封装
商品特性
- 超低静态功耗
- 双输出8相（8+0/7+1/6+2）
- 支持VR12 Rev 1.7、VR12.5 Rev 1.5、IMVP8 Rev 1.2、AMD SVI2和内存VR模式
- 每相开关频率从194KHz到2MHz，分56档调节
- IR效率优化特性，包括动态相位控制和自动功率状态切换
- 轻载时可进行可编程的1相或2相操作，极轻载时可进行有源二极管仿真
- 双环路均采用IR自适应瞬态算法（ATA），可减少输出大容量电容并降低系统成本
- 具备自动相位检测和PID系数自动缩放功能
- 故障保护：过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）、CAT_FLT
- I2C/SMBus/PMBus系统接口，用于双环路温度、电压、电流和功率遥测数据的报告
- 集成电荷泵的多次编程（MTP）功能，便于进行非易失性编程
- 与3.3V三态驱动器兼容
- +3.3V电源电压；环境工作温度范围为-40℃至85℃；结温范围为-40℃至125℃
- 无铅、符合RoHS标准，7x7mm 56引脚、0.4mm间距QFN封装
应用领域
- 基于VR12、VR12.5和IMVP8（仅用于超频）、AMD SVI2的系统
- 服务器和高端桌面CPU电压调节器
- 高性能图形处理器、内存电压调节器
