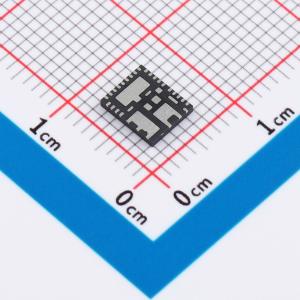

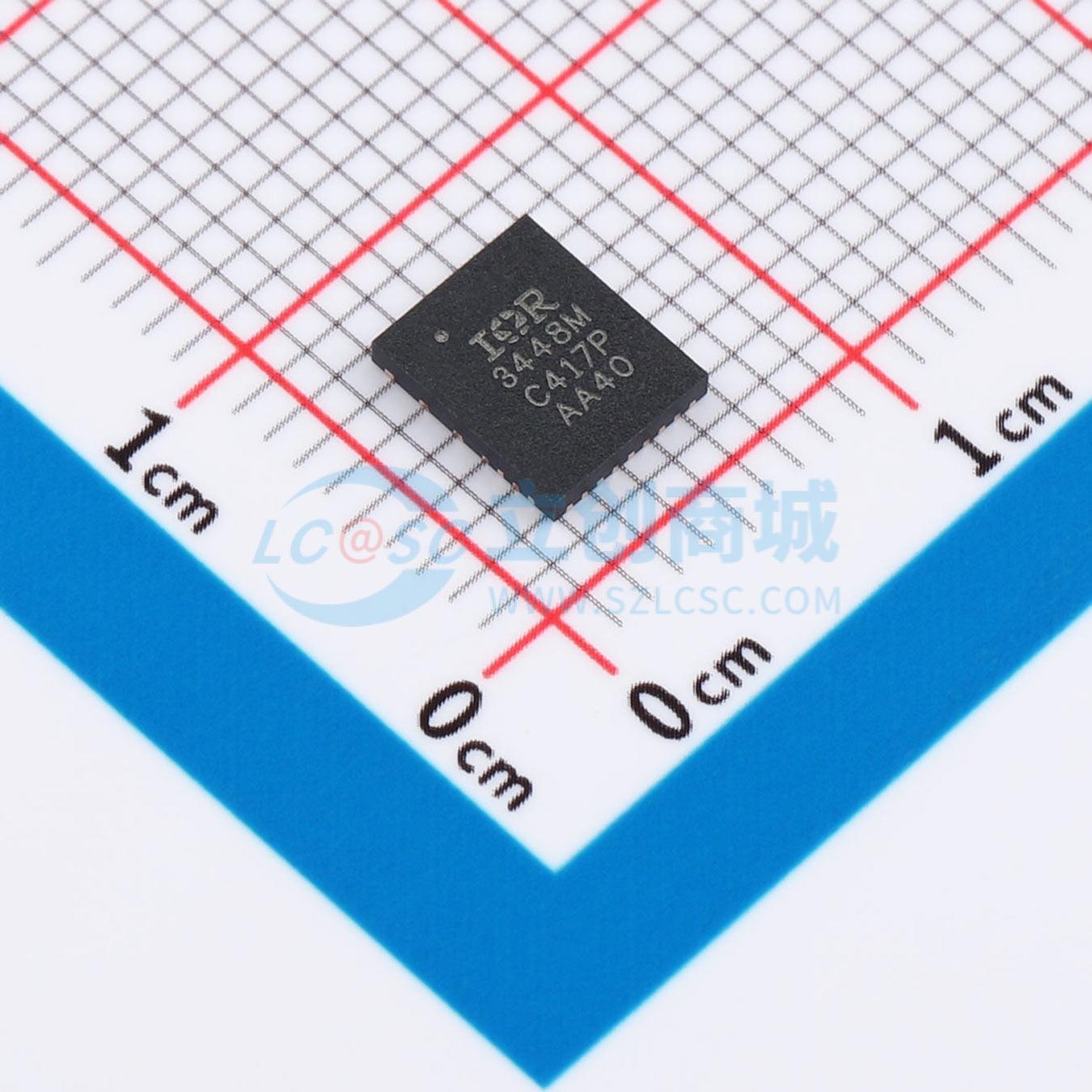

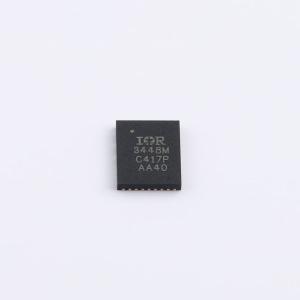

温馨提醒：图片仅供参考，商品以实物为准
IR3448MTRPBF
16A高集成度同步降压DC/DC转换器
- 描述
- IR3448是一款易于使用的、高度集成的降压DC/DC转换器,具有宽输入电压范围（1.5V至21V）和高效能。内部集成了PWM控制器和MOSFET,提供准确的低输出电压和高电流应用。具有可编程开关频率（最高1.5MHz）、内部数字软启动、过压保护、预偏置启动等功能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3448MTRPBF
- 商品编号
- C537643
- 商品封装
- PQFN-29-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1.5V~21V | |
| 输出电压 | - | |
| 输出电流 | 16A | |
| 开关频率 | 300kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
IR3448 SupIRBuck是一款易于使用、高度集成且高效的DC/DC稳压器。板载PWM控制器和MOSFET使IR3448成为节省空间的解决方案，可为低输出电压和大电流应用提供精确的功率传输。 IR3448是一款多功能稳压器，可在宽输入和输出电压范围内工作，同时支持开关频率和电流限制的可编程设置。 开关频率可在300 kHz至1.5 MHz之间进行编程，以实现最佳解决方案。 它还具备重要的保护功能，如过压保护（OVP）、预偏置启动、打嗝式电流限制和热关断，可在故障条件下提供所需的系统级安全保障。 IR3448采用带外部补偿的PWM电压模式控制方案，以提供良好的抗噪性，并在选择电感值和电容类型时具有最大的灵活性。
商品特性
- 单5V至21V应用
- 宽输入电压范围：1.5V至21V，带外部Vcc；输出电压范围：0.6V至0.86 * PVin；参考电压精度为0.5%
- 采用前馈技术增强线路/负载调节能力
- 可编程开关频率高达1.5 MHz
- 内部数字软启动
- 带电压监测功能的使能输入；带真差分电压检测的远程感测放大器
- 热补偿电流限制和打嗝模式过流保护
- 智能LDO以提高效率
- 带平滑时钟的外部同步
- 专用输出电压感测，用于电源正常指示和过压保护，即使使能信号为低电平也保持有效
- 增强型预偏置启动
- 体制动以改善瞬态响应
- 集成MOSFET驱动器和自举二极管
- 热关断
- 封装后微调上升沿死区时间
- 可编程电源正常输出
- 小尺寸5mm x 6mm PQFN封装
- 工作结温：-40℃ < Tj < 125℃
- 无铅、无卤且符合RoHS标准
应用领域
- 服务器应用
- 分布式负载点电源架构
- 机顶盒应用电源
