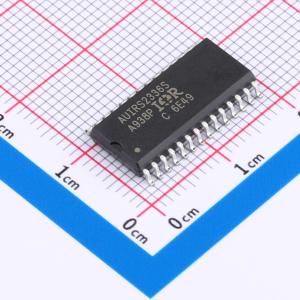

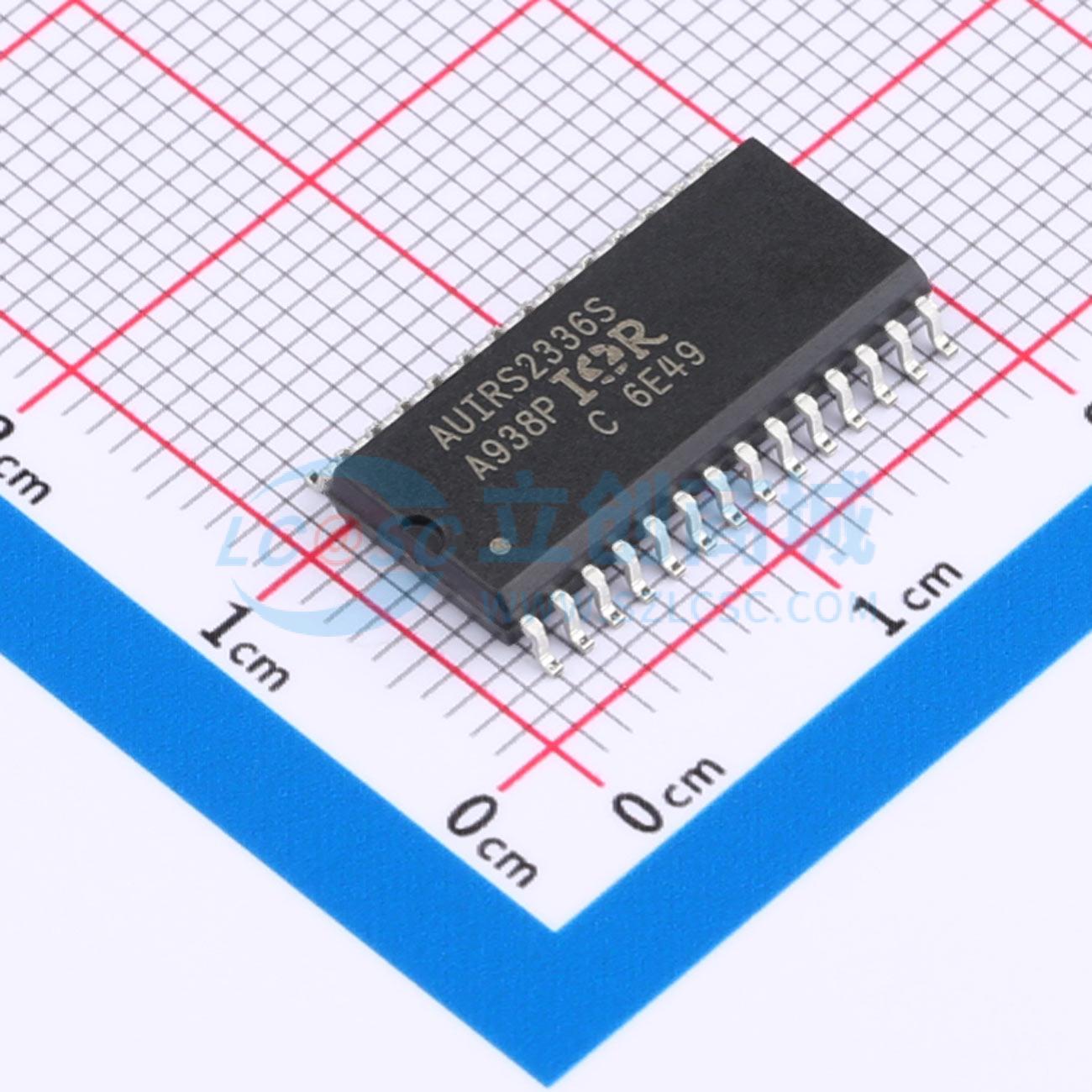

AUIRS2336STR

品牌名称: Infineon(英飞凌)
商品型号: AUIRS2336STR
商品编号: C533516
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 1.22克(g)

商品参数

商品概述

AUIRS2336S 是高压、高速功率 MOSFET 和 IGBT 栅极驱动器，具有三个高端和三个低端参考输出通道，适用于三相应用。该集成电路设计用于低成本自举电源。采用了专有的 HVIC 和抗闩锁 CMOS 技术，具有坚固的单片结构。浮动逻辑输入与标准 CMOS 或 LSTTL 输出兼容（低至 3.3 V 逻辑）。可通过外部电流检测电阻实现终止所有六个输出的电流跳闸功能。具备使能功能，可同时终止所有六个输出。提供漏极开路故障信号，以指示发生了故障（如过流、过热或欠压关断事件）。通过连接到 RCIN 输入的 RC 网络外部编程延迟后，故障条件会自动清除。输出驱动器具有高脉冲电流缓冲级，旨在实现最小的驱动器交叉导通。该集成电路集成了直通保护电路和最小死区时间电路。匹配了传播延迟，以简化 HVIC 在高频应用中的使用。浮动通道可用于驱动高端配置的 N 沟道功率 MOSFET 或 IGBT，其工作电压高达 600 V。

商品特性

可驱动多达六个 IGBT/MOSFET 功率器件
每通道栅极驱动电流高达 20 A
过流保护
过热关断输入
先进的输入滤波器
集成死区时间保护
直通（交叉导通）保护
VCC 和 VBS 欠压锁定
使能/禁用输入和故障报告
可调故障清除时间
独立的逻辑地和功率地
3.3 V 输入逻辑兼容
耐受负瞬态电压
设计用于自举电源
所有通道的传播延迟匹配
工作温度范围为 -40℃ 至 125℃
符合 RoHS 标准
符合无铅汽车应用要求

应用领域

暖通空调压缩机
无刷汽车应用

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET；IGBT
	灌电流(IOL)	350mA

	属性	参数值
	拉电流(IOH)	200mA
	工作电压	10V~20V
	下降时间(tf)	50ns
