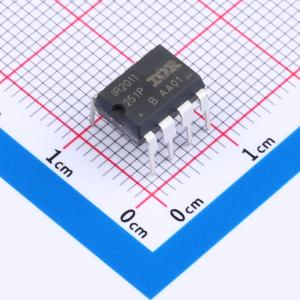

IR2011PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高功率、高速功率MOSFET驱动器，具有独立的高端和低端参考输出通道。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.0V逻辑。输出驱动器具有高脉冲电流缓冲级，旨在实现最小的驱动器交叉导通。传播延迟匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置中工作电压高达200伏的N沟道功率MOSFET。专有HVIC和抗闩锁CMOS技术实现了坚固的单片结构。
品牌名称: Infineon(英飞凌)
商品型号: IR2011PBF
商品编号: C537538
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.14克(g)

商品参数

商品概述

IR2011是一款高功率、高速功率MOSFET驱动器，具有独立的高端和低端参考输出通道。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持3.0V逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置的N沟道功率MOSFET，其工作电压最高可达200V。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。

商品特性

浮动通道专为自举操作而设计
可在高达200V的电压下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10至20V
独立的低端和高端通道
输入逻辑HIN/LIN高电平有效
两个通道均具备欠压锁定功能
与3.3V和5V逻辑兼容
带下拉功能的CMOS施密特触发输入
两个通道的传播延迟相匹配

应用领域

转换器
直流电机驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/管，最小起订量 1 个)

个

起订量：1 个3000个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1A
	拉电流(IOH)	1A

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	35ns
	下降时间(tf)	20ns
	特性	-
	工作温度	-40℃~+150℃@(Tj)
