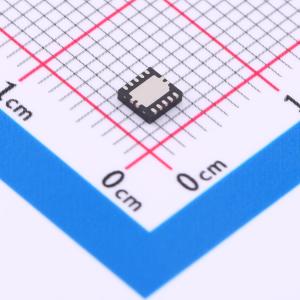

CHL8510CRT

IR3537/CHL8510 是一款高效率栅极驱动器，可以切换同步降压转换器中的高侧和低侧 N 沟道外部 MOSFET。它旨在与国际整流子的数字 PWM 控制器一起使用，为当今先进的计算应用提供完整的电压调节器 (VR) 解决方案。

IR3537/CHL8510 低侧驱动器能够快速切换具有低 RDS(on) 和大输入电容的大型 MOSFET，用于高效率设计。

IR3537/CHL8510 具有对外部 MOSFET 中高侧和低侧栅极驱动电压从 4.5V 到 13.2V 的独立控制。这使得能够优化外部 MOSFET 中的开关和导通损耗。当与 IR 专有的可变栅极驱动 (VGD) 技术一起使用时，在整个负载范围内可以观察到效率的显著提高。

IR3537/CHL8510 可以配置为从独特的 IR 快速主动三电平 (ATL) PWM 信号或通用的三态 PWM 模式驱动高侧和低侧开关。IR ATL 模式允许控制器在不到 30ns 的时间内禁用高侧和低侧 FET，而无需专用禁用引脚。这提高了 VR 瞬态性能，尤其是在负载释放期间。

集成的自举二极管减少了外部元件数量。IR3537/CHL8510 还具有自适应非重叠控制，用于防止直通保护。这可以防止高侧和低侧 MOSFET 的交叉传导，并最大程度地减少体二极管导通时间，从而提供一流的效率。
