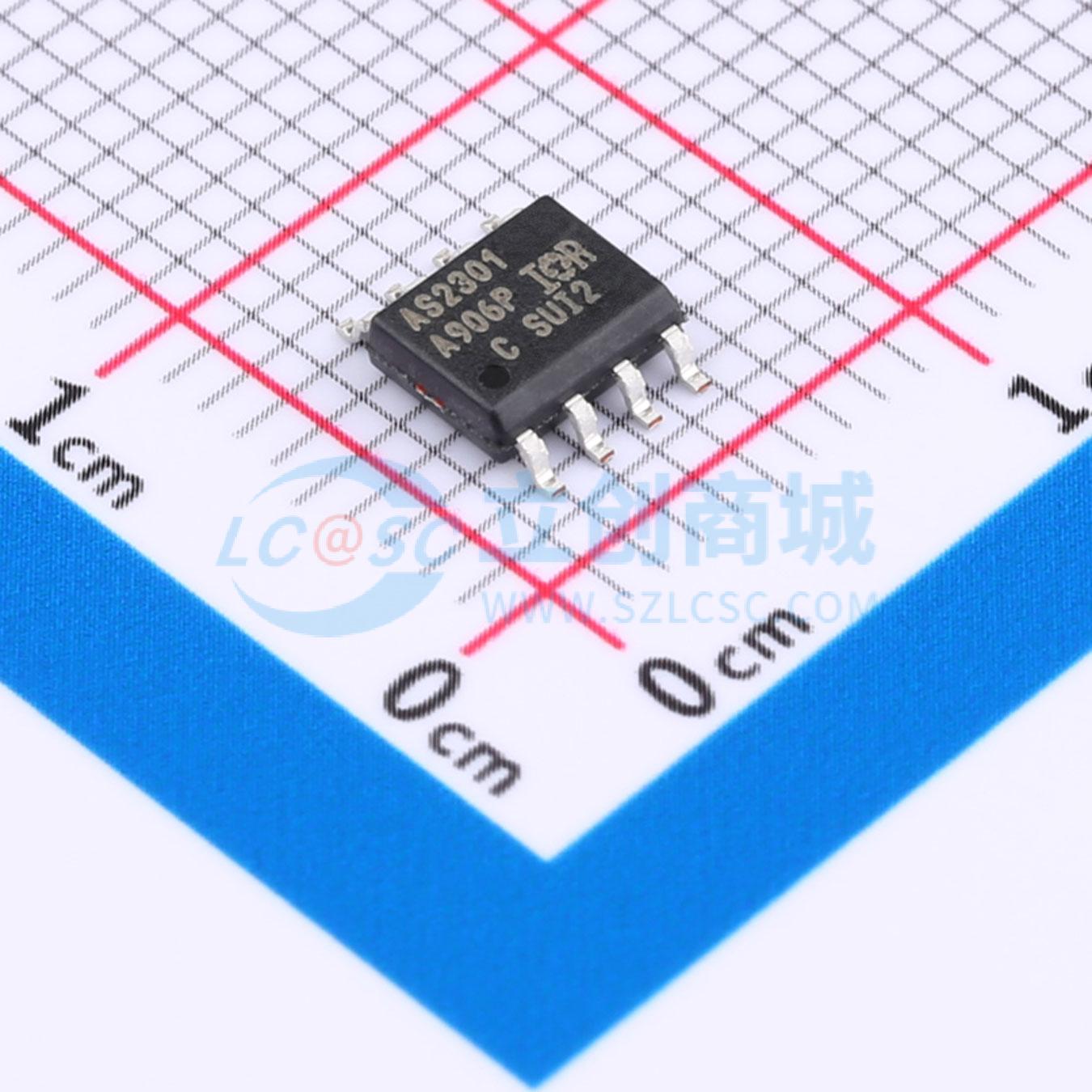

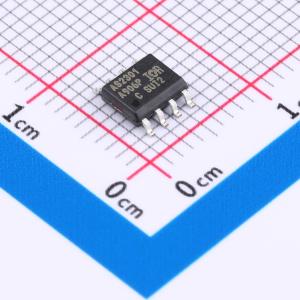

温馨提醒：图片仅供参考，商品以实物为准
AUIRS2301STR
汽车级红外整流器高端和低端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AUIRS2301S是一款高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固的单片式结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- AUIRS2301STR
- 商品编号
- C533515
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 130ns | |
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 220ns | |
| 传播延迟 tpHL | 200ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 160uA |
商品概述
AUIRS2301S是一款高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，工作电压高达600V。
商品特性
- 浮动通道专为自举操作设计
- 最高可在+600V下完全正常工作
- 耐受负瞬态电压，抗dV/dt干扰
- 栅极驱动电源范围为5V至20V
- 双通道欠压锁定
- 兼容3.3V、5V和15V输入逻辑
- 双通道传播延迟匹配
- 输出与输入同相
- 低di/dt栅极驱动器，抗噪声性能更好
- 无铅，符合RoHS标准
- 通过汽车级认证
应用领域
- 汽车电机驱动
- 伺服驱动器
- 微型逆变器驱动
- 通用三相逆变器
