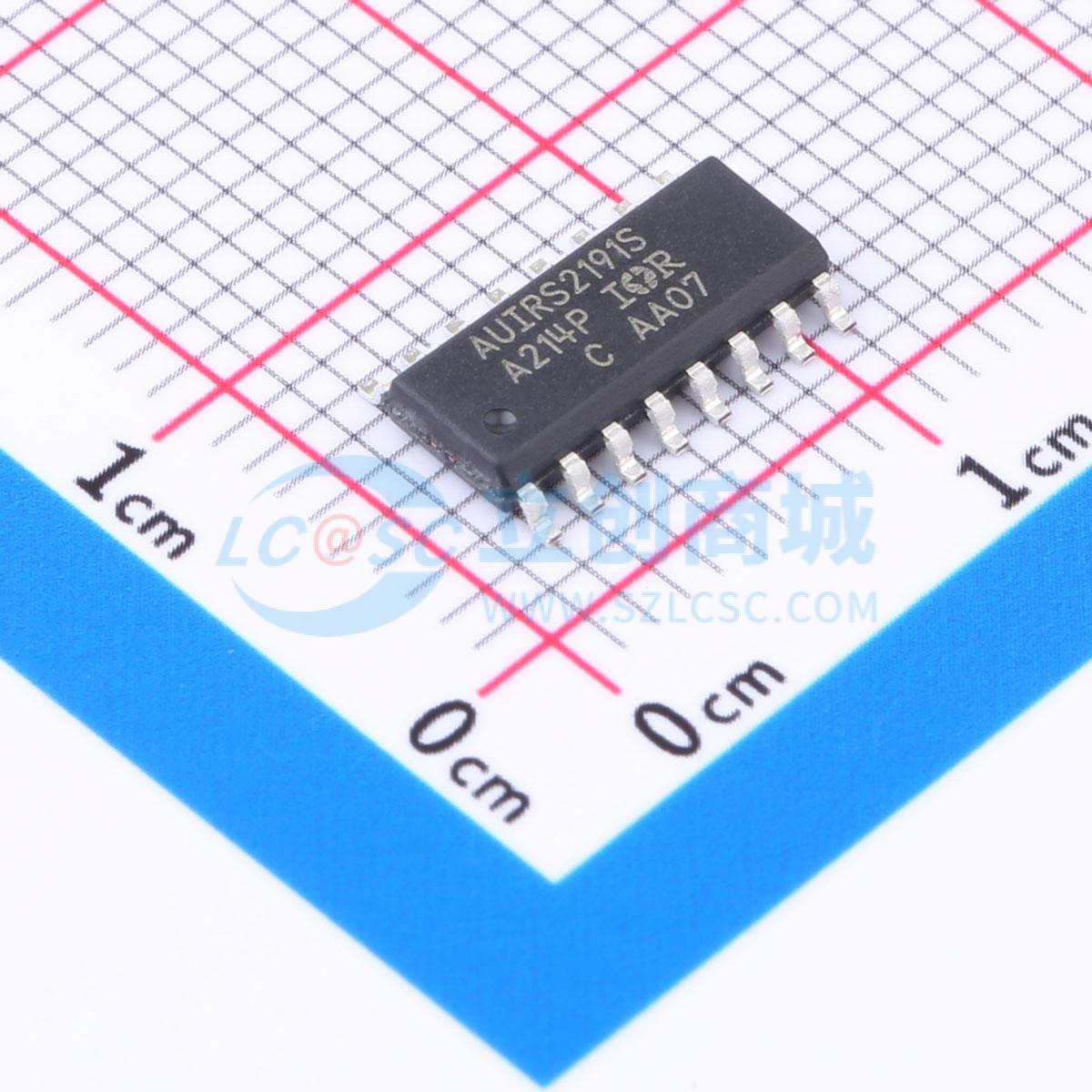

温馨提醒：图片仅供参考，商品以实物为准

AUIRS2191STR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AUIRS2191S是一款高功率、高电压、高速的功率MOSFET和IGBT驱动器，具备独立的高端和低端参考输出通道，专为汽车AC/DC和DC/DC转换器应用而设计。逻辑输入与标准CMOS或LSTTL输出兼容，可低至3.3V逻辑电平。
品牌名称: Infineon(英飞凌)
商品型号: AUIRS2191STR
商品编号: C533514
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

一款高功率、高电压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道，专为汽车AC/DC和DC/DC转换器应用而设计。逻辑输入与标准CMOS或LSTTL输出兼容，可低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。专有HVIC和抗闩锁CMOS技术实现了坚固的单片结构。

商品特性

浮动通道专为自举操作而设计
最高可在+600V下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10V至20V
独立的低端和高端通道
输入逻辑HIN/LIN高电平有效
双通道均具备欠压锁定功能
与3.3V、5V和15V输入逻辑兼容
带下拉电阻的CMOS施密特触发输入
双通道传播延迟匹配
无铅且符合RoHS标准
通过汽车级认证

应用领域

汽车AC/DC和DC/DC转换器
高功率DC-DC开关电源（SMPS）转换器
其他高频应用

数据手册PDF

放大查看下载PDF

优惠活动

5.7折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	3.5A
	拉电流(IOH)	3.5A
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	15ns
	下降时间(tf)	15ns
	传播延迟 tpLH	90ns
	传播延迟 tpHL	90ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	150uA
