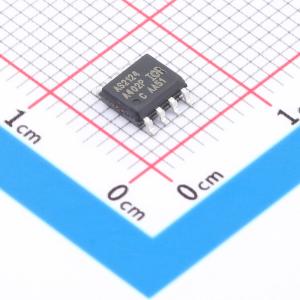

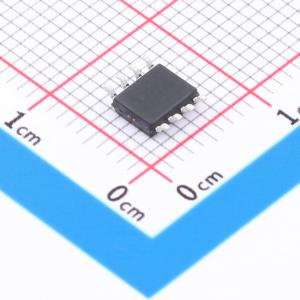

温馨提醒：图片仅供参考，商品以实物为准

AUIRS2124STR

品牌名称: Infineon(英飞凌)
商品型号: AUIRS2124STR
商品编号: C533508
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

AUIRS2123S/AUIRS2124S是高压、高速功率MOSFET和IGBT驱动器。采用专有HVIC和抗闭锁CMOS技术，实现了坚固耐用的单片结构。RESET-输入与标准CMOS输出兼容（仅AUIRS2123S）。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，最高工作电压可达600 V。

商品特性

浮动通道专为自举操作设计
可在高达+600 V的电压下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10 V至20 V
欠压锁定
带下拉电阻的CMOS施密特触发输入（AUIRS2123S）
带上拉电阻的CMOS施密特触发输入（AUIRS2124S）
输出与输入同相（AUIRS2123S）或反相（AUIRS2124S）
RESET-输入与3.3V和5V逻辑兼容（仅AUIRS2123S）
无铅，符合RoHS标准
通过汽车级认证

应用领域

通用单高端驱动器
汽车喷油系统
汽车逆变器
汽车开关电源

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	500mA

	属性	参数值
	拉电流(IOH)	500mA
	工作电压	10V~20V
	上升时间(tr)	80ns
	下降时间(tf)	80ns
	工作温度	-55℃~+150℃@(Tj)
