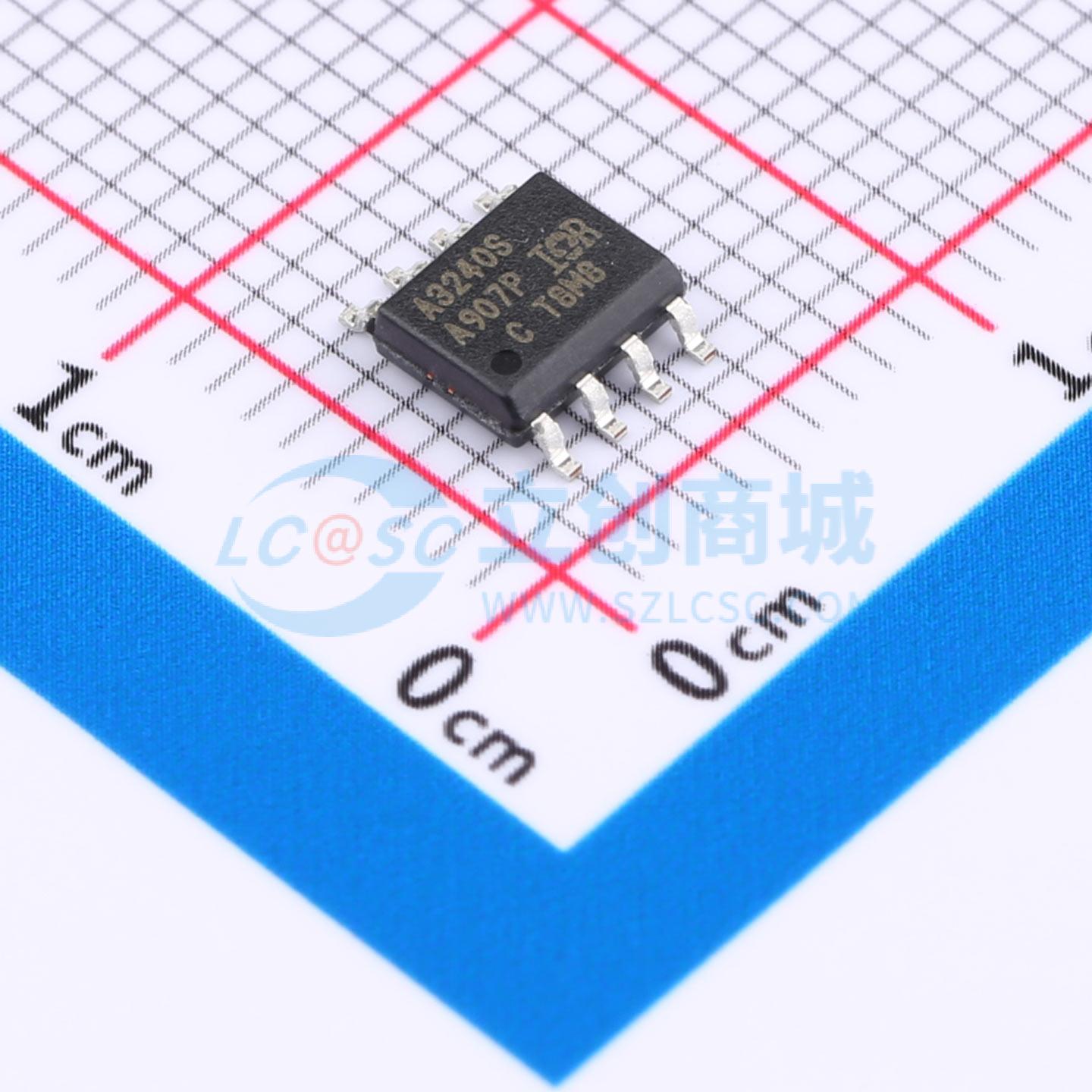

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | - | |
| 工作电压 | 4V~36V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6us | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 2.5V~5.5V | |
| 输入低电平(VIL) | 0V~900mV | |
| 静态电流(Iq) | - |
商品概述
AUIR3240S是一款用于电池开关应用的高端MOSFET驱动器，在驱动器开启时需要极低的静态电流。AUIR3240S结合了一个使用外部电感的升压型DC/DC转换器和一个栅极驱动器。即使在电池电压较低的情况下，它也能驱动标准电平MOSFET。输入为低电平有效，以降低电流消耗。 AUIR3240S的拓扑结构是一个工作在电流模式下的升压型DC/DC转换器。当栅极电压低于Vgs阈值时，K1导通。当Rs引脚电压达到Vrs阈值时，K1关断，电感通过二极管D对栅极电容充电。在达到Vrs阈值后的关断时间（Toff）内，系统无法重启。为了在电源端实现低静态电流，DC/DC转换器仅在栅极和Vcc电压差低于12.5V时才会重启。 要关断功率MOSFET，输入必须拉高。然后DC/DC转换器关闭，K2将栅极与Vcc短路。
商品特性
- 开启状态下静态电流极低
- 集成二极管的升压转换器，标准电平栅极电压
- 宽工作电压范围4 - 36V
- 带NTC接口的温度监测
- 无铅、无卤，符合RoHS标准
