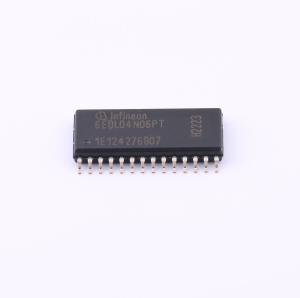

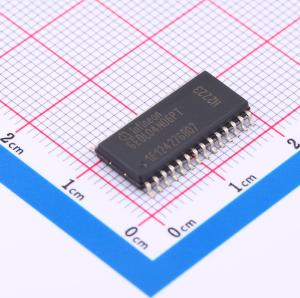

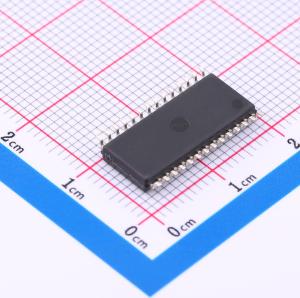

温馨提醒：图片仅供参考，商品以实物为准
6EDL04N06PT
具备过流保护（OCP）、使能（EN）、故障指示功能及集成自举二极管（BSD）的200 V和600 V三相栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6ED系列第二代器件是一款全桥驱动器，用于控制三相系统中的MOS晶体管或IGBT等功率器件，最大阻断电压为+600 V。基于所采用的SOI技术，该器件在瞬态电压下具有出色的鲁棒性。器件中不存在寄生晶闸管结构
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 6EDL04N06PT
- 商品编号
- C533115
- 商品封装
- DSO-28
- 包装方式
- 编带
- 商品毛重
- 1.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 375mA | |
| 拉电流(IOH) | 165mA | |
| 工作电压 | 10V~17.5V | |
| 上升时间(tr) | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 26ns | |
| 传播延迟 tpLH | 530ns | |
| 传播延迟 tpHL | 530ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ | |
| 输入高电平(VIH) | 1.7V~2.4V | |
| 输入低电平(VIL) | 700mV~1.1V | |
| 静态电流(Iq) | 1.5mA |
应用领域
- 家用电器、制冷压缩机、空调
- 风扇、泵
- 电机驱动、通用逆变器
- 电动工具、轻型电动车
