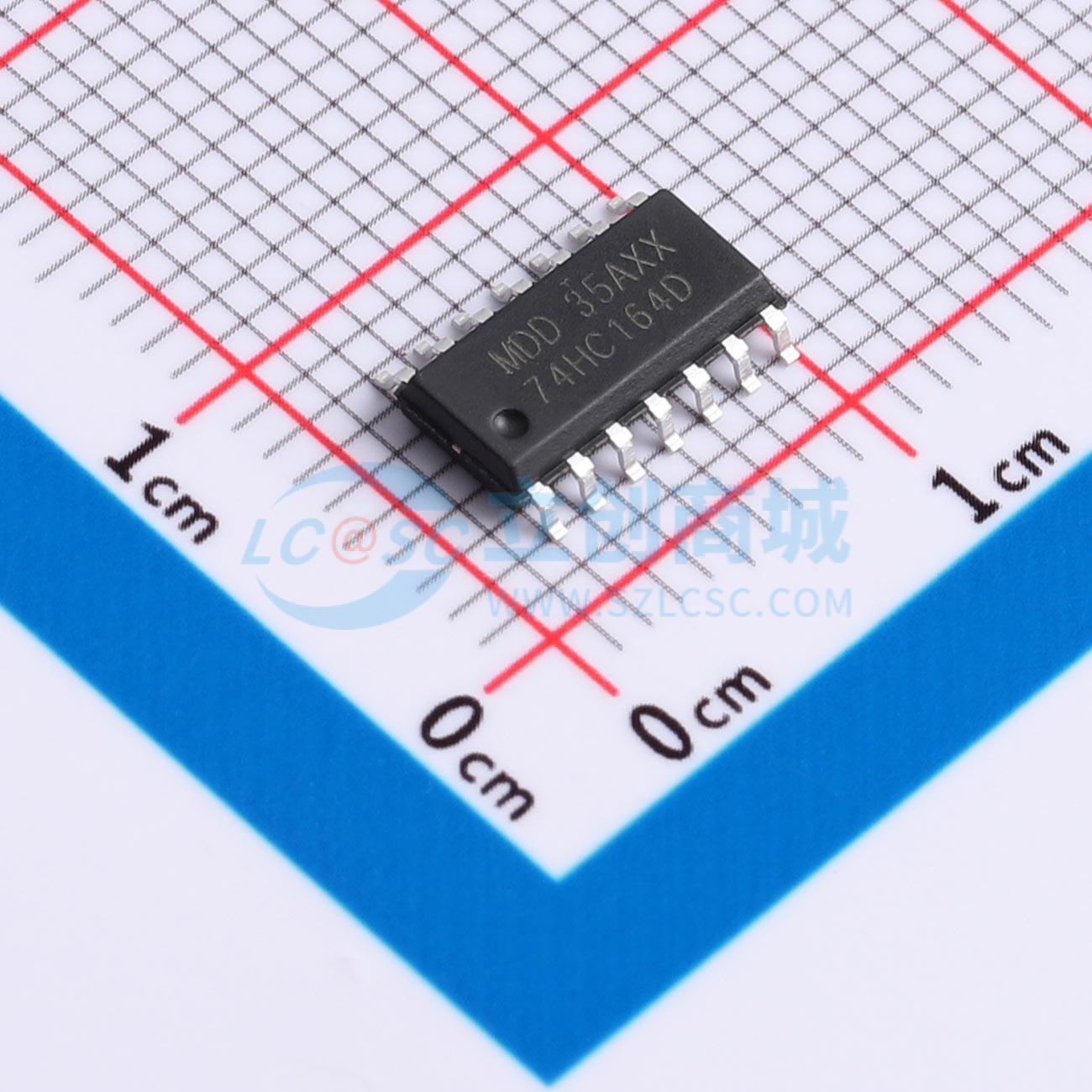

74HC164D实物图

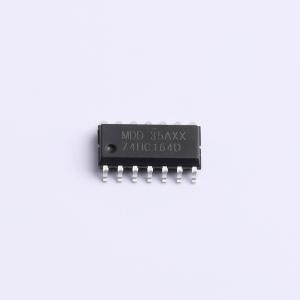

  • 74HC164D商品缩略图
  • 74HC164D商品缩略图
  • 74HC164D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74HC164D

推挽式输出 串行至并行移位寄存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
移位寄存器 8位串行输入,并行输出移位寄存器
商品型号
74HC164D
商品编号
C52140396
商品封装
SOP-14L​
包装方式
编带
商品毛重
0.34776克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至并行
工作电压2V~6V
时钟频率(fc)28MHz
元件数1
每个元件位数8
输出类型-
属性参数值
系列74HC
工作温度-40℃~+125℃
耗散功率(Pd)500mW
传播延迟(tpd)9.9ns@6V,50pF
输出电流25mA
功能特性异步清零功能

商品概述

74HC164是一款8位串行输入/并行输出移位寄存器。该器件具有两个串行数据输入(DSA和DSB)以及八个并行数据输出(Q0至Q7)。数据通过DSA或DSB串行输入,任一输入都可用作通过另一个输入进行数据输入的高电平有效使能端。数据在时钟(CP)输入的低电平到高电平转换沿进行移位。主复位输入(MR(上划线))上的低电平会清除寄存器并强制所有输出为低电平,此操作独立于其他输入。输入端包含钳位二极管,这使得可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

  • 宽电源电压范围:2.0V ~ 6.0V
  • 高抗噪性
  • CMOS低功耗
  • 门控串行数据输入
  • 异步主复位
  • 闩锁性能超过250mA
  • 符合JEDEC标准:JESD8C(2.7V至3.6V)、JESD7A(2.0V至6.0V)
  • ESD保护:HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500V;CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000V
  • 多种封装选项
  • 工作温度范围:-40°C ~ +85°C 和 -40°C ~ +125°C
