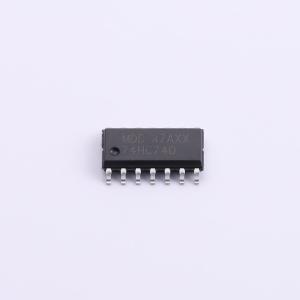

温馨提醒：图片仅供参考，商品以实物为准
74HC74D
带置位和复位功能的双D型正边沿触发触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Dual D-type flip-flop with set and reset; positive-edge trigger; TTL enabled
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC74D
- 商品编号
- C52140394
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.34356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 28MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 16ns@4.5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 10nA | |
| 输入电容 | 7pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 15ns | |
| 保持时间 | 3ns |
商品概述
74HC74和74HCT74是双正边沿触发D型触发器。它们具有独立的数据（nD）、时钟（nCP）、置位（nSD）和复位（nRD）输入，以及互补的nQ和nQ输出。在时钟从低电平到高电平转换时，满足建立时间和保持时间要求的nD输入数据将被存储在触发器中，并出现在nQ输出端。时钟输入中的施密特触发器作用使电路对较慢的时钟上升和下降时间具有很高的容忍度。输入包含钳位二极管，支持使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 宽工作电压范围：2.0 V ~ 6.0 V
- 高噪声容限
- CMOS低功耗
- 输入电平：对于74HC74为CMOS电平；对于74HCT74为TTL电平
- 对称输出阻抗
- 平衡的传播延迟
- 闩锁性能超过250mA
- 符合JEDEC标准：JESD8C（2.7 V至3.6 V）和JESD7A（2.0 V至6.0 V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 3A级超过3500 V；CDM ANSI/ESDA/JEDEC JS-002 C3级超过2000 V
- 多种封装选项
