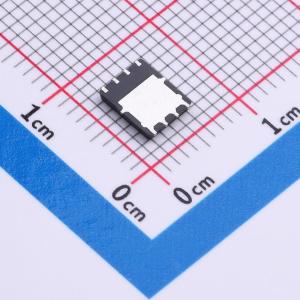

温馨提醒：图片仅供参考，商品以实物为准
SI7336ADP-T1-GE3-MS
采用先进沟槽技术的N沟道MOSFET，适用于电池保护和其他开关应用
- 描述
- 此款SI7336ADP-T1-GE3-MS是一款N沟道MOS管，采用DFN5X6-8L封装，适应现代电子产品的小型化设计需求。该器件在30V的最大漏源电压(VDSS)下稳定运行，可处理高达150A的连续漏极电流(ID)，展现强大的电流承载能力。其独特优势在于仅2mΩ的超低导通电阻(RD(on))，有效降低功率损耗，提高系统能效，广泛应用于电源转换、电机驱动、新能源系统等高功率场合，是您实现高效、节能电路设计的理想半导体组件。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SI7336ADP-T1-GE3-MS
- 商品编号
- C51927962
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.2234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 187W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 56.9nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 4.345nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 340pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
SI7336ADP-T1-GE3采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V,ID = 150A
- 在VGS = 10V时,RDS(ON) < 2.4mΩ
应用领域
-电池保护-负载开关-不间断电源
