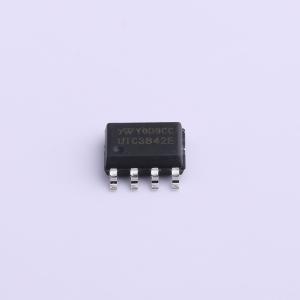

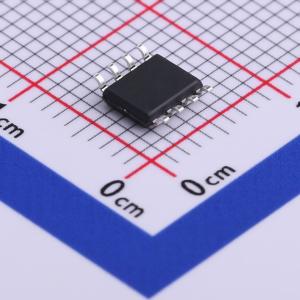

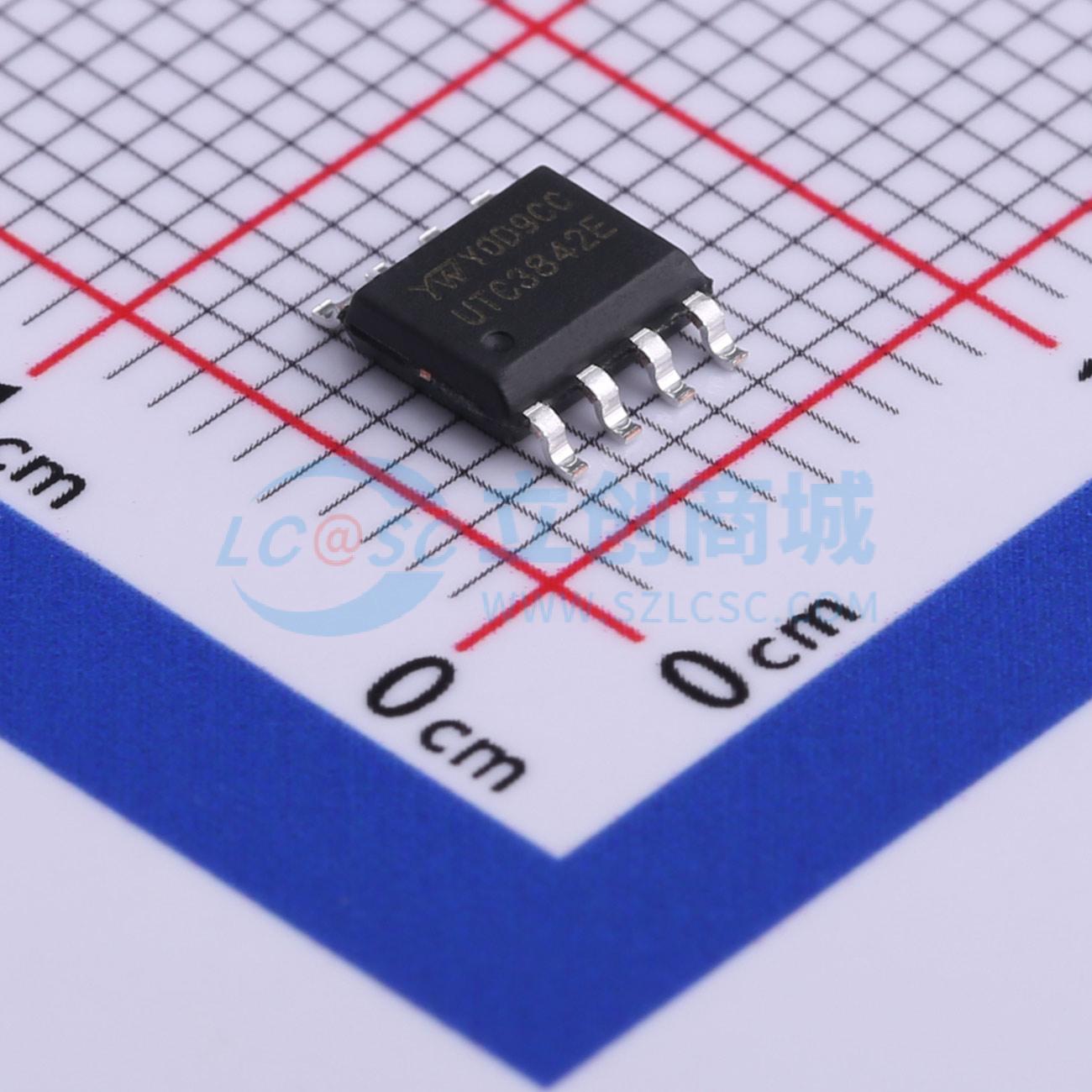

UTC3842
双极型线性集成电路 电流型脉宽调制(PWM)控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC3842是一离线式固定频率脉宽调制(PWM)控制电路，它专门设计用于直流——直流变换器，外围使用元件很少。该集成电路提供一个经过修调的振荡器，以保证精确的占空比周期控制，一个温度补偿的基准电压源，高增益的误差放大器，电流检测比较器和一个大电流的图腾(推挽)输出，以适应于驱动功率MOSFET。内部保护线路包括欠压关断(UVLO)和电流限制功能。
- 品牌名称
- YW(友旺)
- 商品型号
- UTC3842
- 商品编号
- C523746
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃@(TA) |
商品概述
UTC3842是一离线式固定频率脉宽调制(PWM)控制电路，它专门设计用于直流——直流变换器，外围使用元件很少。该集成电路提供一个经过修调的振荡器，以保证精确的占空比周期控制，一个温度补偿的基准电压源，高增益的误差放大器，电流检测比较器和一个大电流的图腾(推挽)输出，以适应于驱动功率MOSFET。内部保护线路包括欠压关断(UVLO)和电流限制功能。UTC3482的UVLO阈值为16V开启，10V关闭，能在100%占空比周期内工作。
商品特性
- 低启动电流
- 最大占空比钳制
- 带滞后特性的欠压关断功能
- 工作频率可达500KHZ
