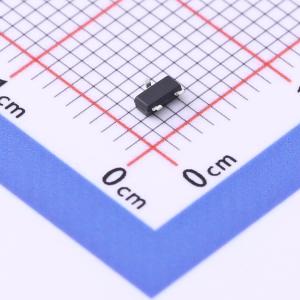

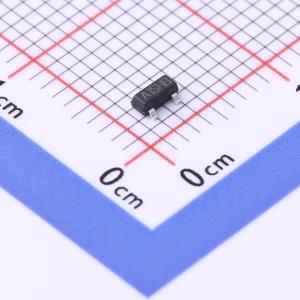

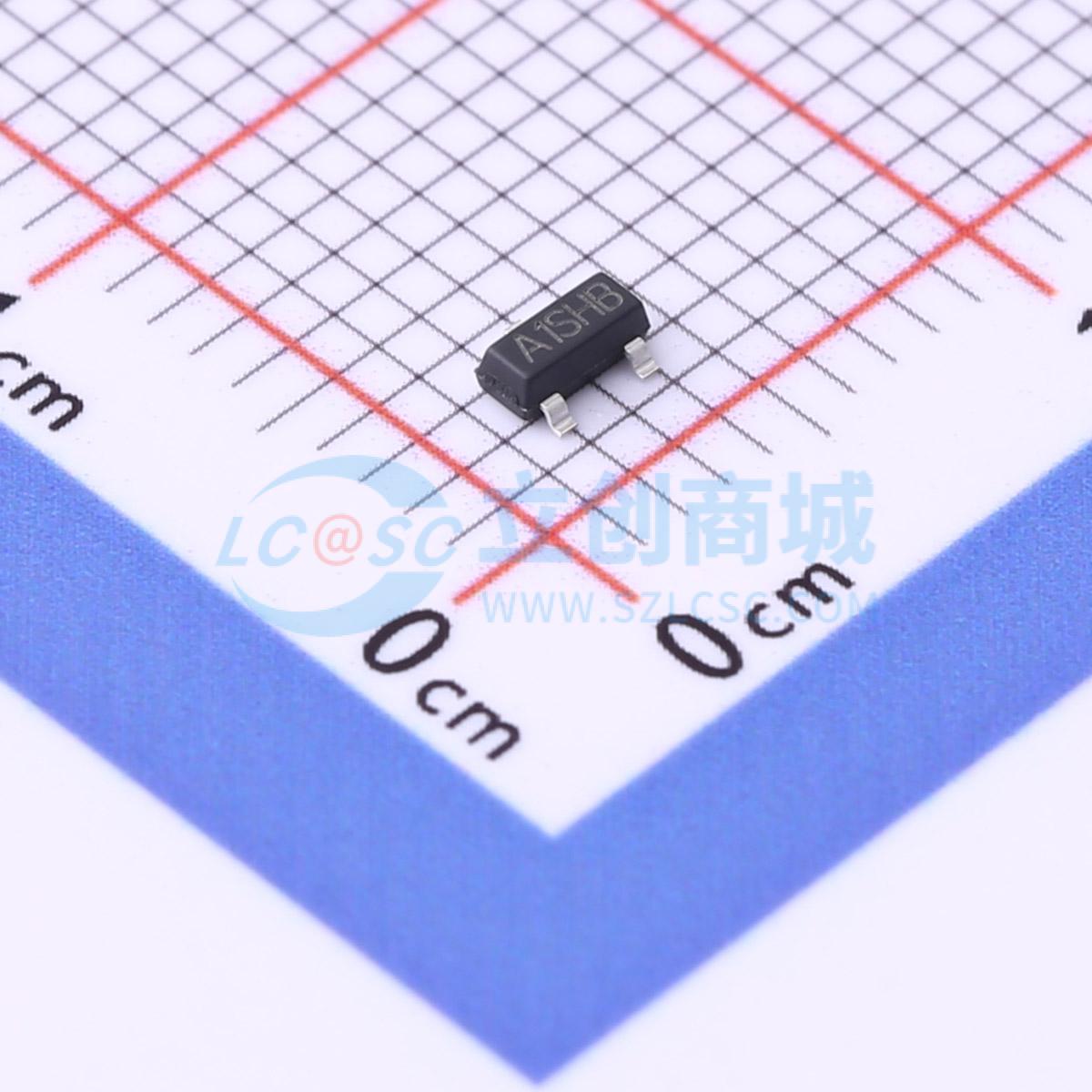

SI2301-HXY
1个P沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管具备3A的电流承载能力，能在20V电压下稳定工作。其内阻典型值为60mΩ，VGS为12V，属于P型器件。适用于多种应用场景，如电源管理、信号放大等，确保电路高效稳定运行。选择它，为您的系统设计提供可靠支持。
- 商品型号
- SI2301-HXY
- 商品编号
- C4748713
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 87mΩ@4.5V,3A | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 405pF@10V | |
| 反向传输电容(Crss) | 55pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品概述
SI2300-HXY采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 20 V
- ID = 6.0 A
- RDS(ON) < 27 mΩ @ VGS = 4.5 V
应用领域
- 电池保护-负载开关-不间断电源
