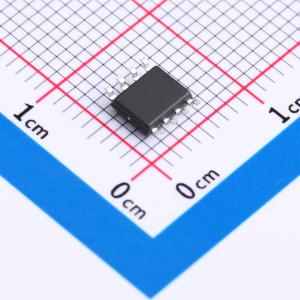

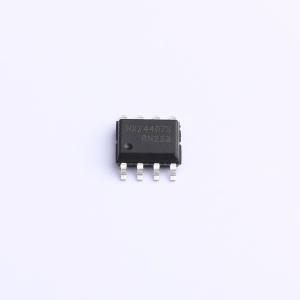

AO4407-HXY
1个P沟道 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管具有12A的电流承载能力，最大30V的工作电压，典型的10mΩ内阻，以及20V的栅源极电压。作为P型器件，它在电路设计中能够提供高效的电流控制和稳定的性能表现，适合多种应用场景。
- 商品型号
- AO4407-HXY
- 商品编号
- C4748733
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 15mΩ@10V,10A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 4.7nF@15V | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AO4435采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V，ID = -11A
- 当VGS = 10V时，RDS(ON) < 16mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
