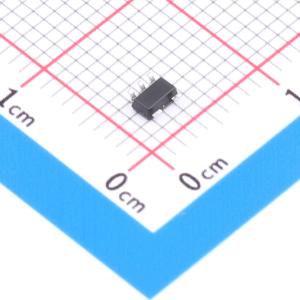

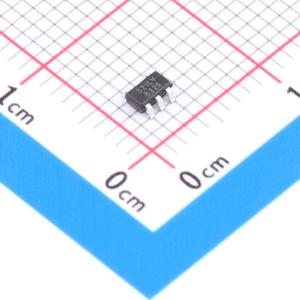

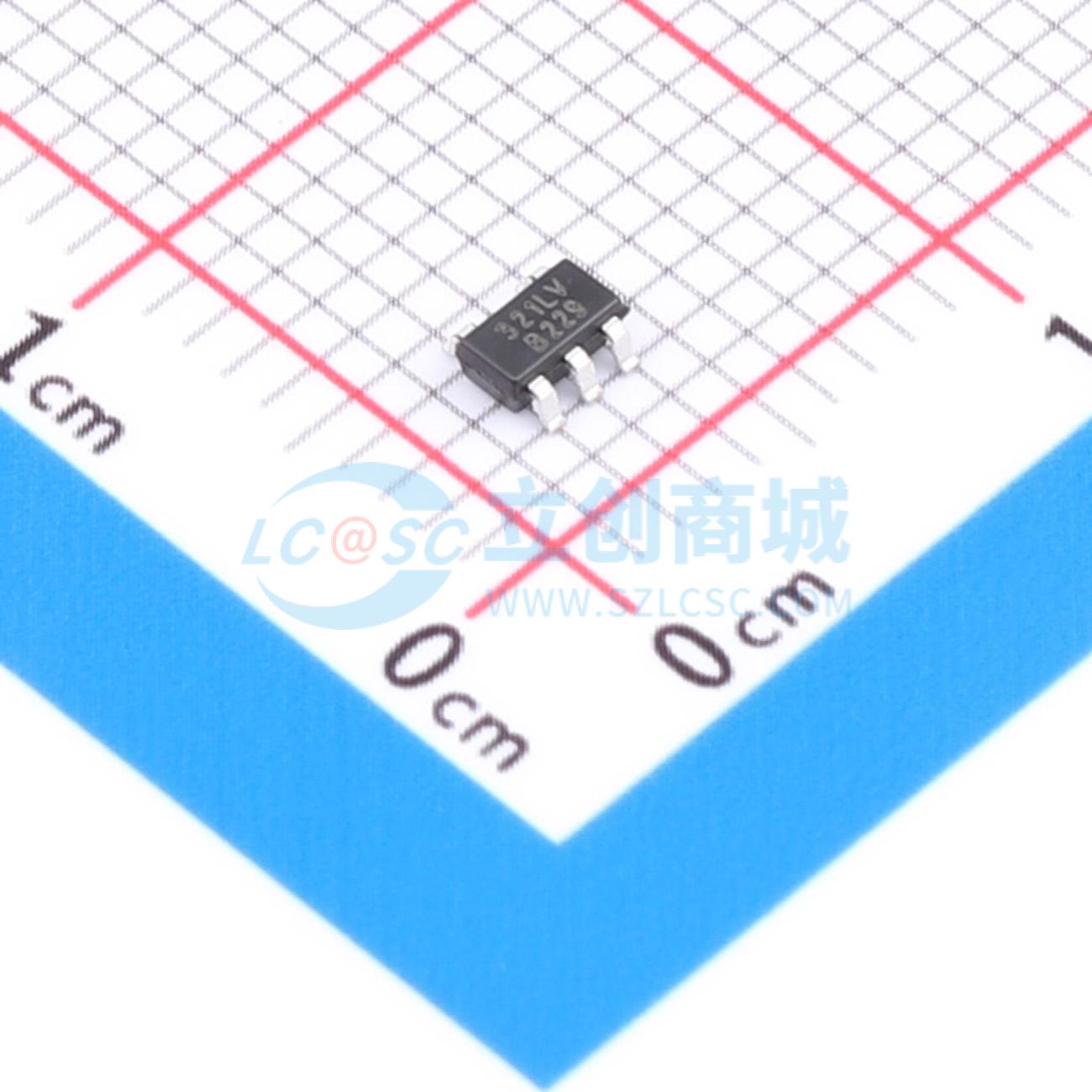

温馨提醒：图片仅供参考，商品以实物为准
AiP321LVGB235.TR
单通道轨到轨运算放大器，具有宽共模输入电压和输出电压范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP321LVGB235.TR
- 商品编号
- C50338826
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.062162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 160uA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
AiP321LV 是一款输入与输出均支持轨到轨操作的运算放大器，具备宽广的共模输入电压范围和输出电压范围。
商品特性
- 工作电压范围：2.5V ~ 5.5V
- 失调电压：< 4 mV
- 失调电压温漂：2 uV/°C
- 增益带宽：1 MHz
- 输出驱动能力：100 mA
- 轨到轨输入与输出
- 压摆率：0.7 V/µs
- 静态电流：160 µA
- 工作温度范围：-40°C ~ +85°C
- 封装形式：SOT23-5
应用领域
- 传感放大器
- 直流增益模块
- 音频放大器
