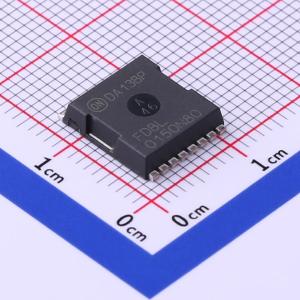

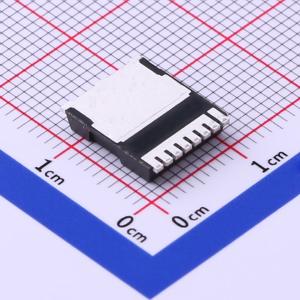

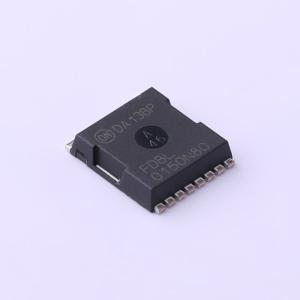

温馨提醒：图片仅供参考，商品以实物为准
FDBL0150N80
1个N沟道 耐压:80V 电流:300A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：典型RDS(on)=1.1 mΩ，VGS = 10V，ID = 80 A。 典型Qg(tot)=172 nC，VGS = 10V，ΔD = 80 A。 UIS能力。 RoHS合规。应用：工业电机驱动。 工业电源
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDBL0150N80
- 商品编号
- C512891
- 商品封装
- HPSOF-8
- 包装方式
- 编带
- 商品毛重
- 1.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 300A | |
| 导通电阻(RDS(on)) | 1.4mΩ@10V | |
| 耗散功率(Pd) | 429W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 188nC@10V | |
| 输入电容(Ciss) | 12.8nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ |
商品概述
SM240R50C 是一款采用先进超结技术的功率 MOSFET，能够实现极低的导通电阻和栅极电荷。通过采用优化的电荷耦合技术，它将提供高效率。这些用户友好型器件为设计者提供了低电磁干扰（EMI）和低开关损耗的优点。
商品特性
- 在 VGS = 10 V、ID = 80 A 条件下,典型 RDS(on) = 1.1 m Ω
- 在 VGS = 10 V、ID = 80 A 条件下,典型 Qg(\text tot) = 172 nC
- 具备单脉冲雪崩耐量
- 符合 RoHS 标准
应用领域
- 工业电机驱动
- 工业电源
- 工业自动化
- 电池供电工具
- 电池保护
- 太阳能逆变器
- UPS 和能量逆变器
- 储能
- 负载开关
