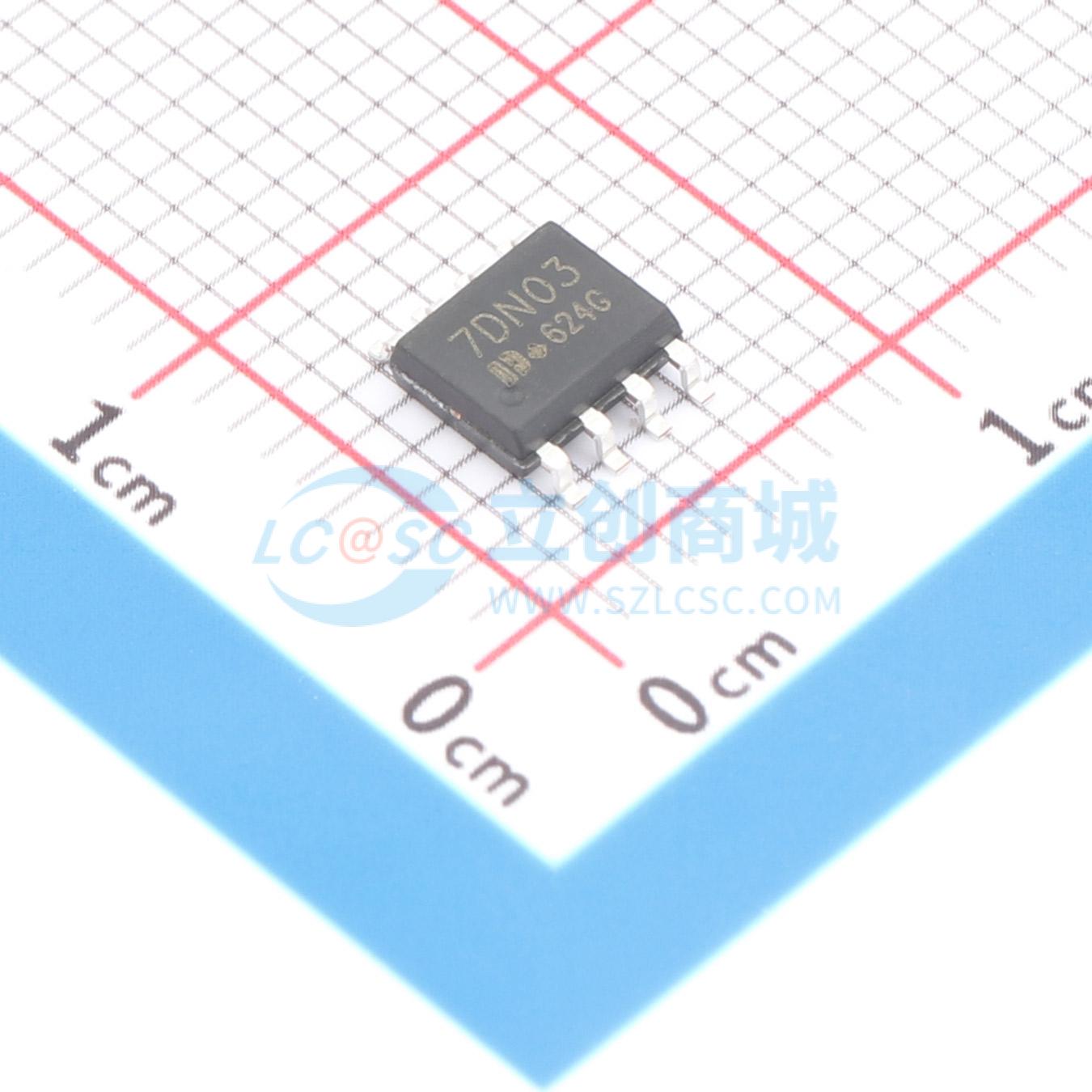

温馨提醒：图片仅供参考，商品以实物为准
DOS7DN03
双N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N+N管/30V/7A/25mΩ/(典型17mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOS7DN03
- 商品编号
- C49441953
- 商品封装
- SOP-8D
- 包装方式
- 编带
- 商品毛重
- 0.189867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 26mΩ@4.5V；17mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.2nC@4.5V | |
| 输入电容(Ciss) | 380pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 67pF |
商品特性
- VDS = 30 V, ID = 7 A, RDS(ON) < 25 m Ω(在 VGS = 10 V 时)
- 低栅极电荷。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术,实现超低RDS(ON)。
- 采用散热性能良好的出色封装。
应用领域
- 负载开关
- 开关电路
- 高速线路驱动器
- 电源管理功能
