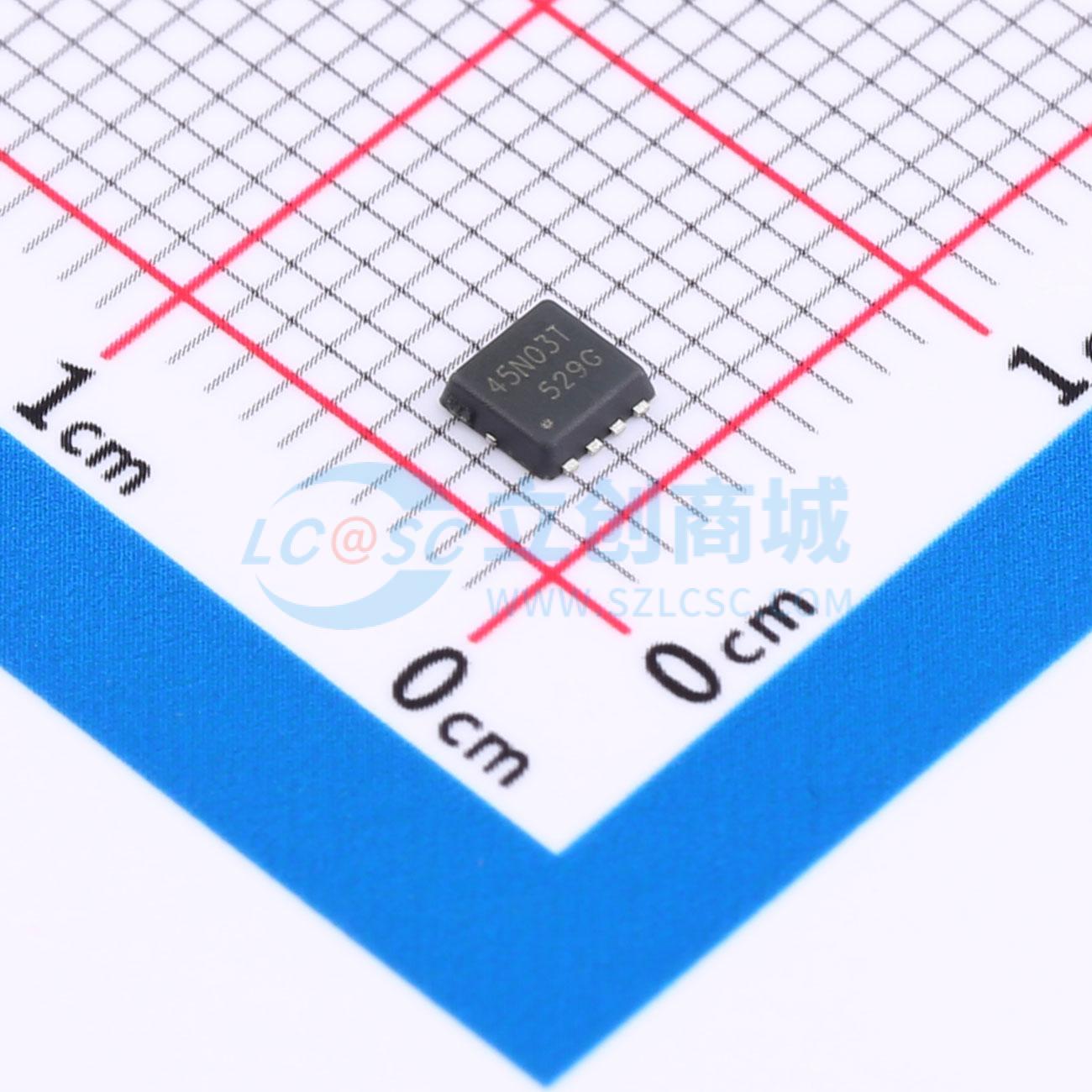

DOZ45N03T
N沟道MOSFET采用先进SGT技术和设计，提供低导通电阻和低栅极电荷
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SGT工艺/N管/30V/45A/6.5mΩ/(典型5.5mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOZ45N03T
- 商品编号
- C49441964
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.217107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V；7.8mΩ@4.5V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.3nC@10V | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 284pF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(on)。它可用于多种应用。
商品特性
- VDS = 30 V,ID = 45 A,当VGS = 10 V时,RDS(ON) < 6.5 mΩ(典型值:5.5 mΩ)
- 低栅极电荷
- 有环保型器件可供选择
- 采用先进的高单元密度SGT技术,实现超低导通电阻RDS(ON)
- 封装散热性能出色
- 湿度敏感度等级为3级(MSL3)
